Αρχική Σελίδα Προϊόνταυγρή συσκευή αποστολής σημάτων επιπέδωνCYW71Y Ανθεκτικός στη διάβρωση υποβρύχιος διαβιβαστής επιπέδου 4-20ma RS485 0,5% FS

CYW71Y Ανθεκτικός στη διάβρωση υποβρύχιος διαβιβαστής επιπέδου 4-20ma RS485 0,5% FS

CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5% FS
CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5% FS
Βασικές πληροφορίες
Place of Origin: China
Μάρκα: Star merter
Πιστοποίηση: CE SIL3
Model Number: CYW71Y
Minimum Order Quantity: 1PC
Τιμή: negotiable
Packaging Details: carton
Payment Terms: T/T
Supply Ability: 30000 Piece/Month
Επικοινωνήστε
Range: 0~20~200kPa Output: 4~20mA, RS485
Power supply: 9~28VDC Accuracy: 0.5%FS
Name: Liquid Level Transmitter
Επισημαίνω:

4-20ma υποβρύχιο επίπεδο μεταδότης

,

Rs485 Υποβρύχιος Διαβιβαστής Επιπέδου

,

00

CYW71Y Αντι-Στρώση Υποβρύχιο Επίπεδο Μεταδότης Περιοχή 0~20~200kPa Έκδοση 4~20mA, RS485 Ακρίβεια 0,5%FS

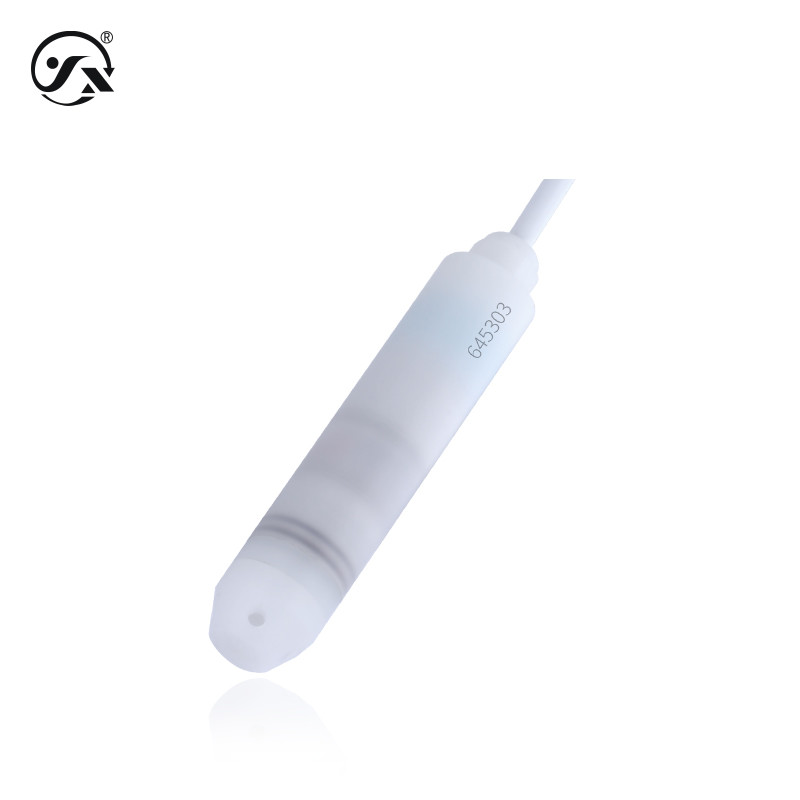

Ο ανθεκτικός στη διάβρωση υποβρύχιος διαβιβαστής επιπέδου CYW71Y είναι εξοπλισμένος με κεραμικό πυρήνα και περίβλημα PVDF για τη μέτρηση διαβρωτικών υγρών.





Βασικές παραμέτρους
Μέσο μέτρησης Υγρά συμβατά με υλικά επαφής
Σημείο εξόδου 4~20mA, RS485
Πρόσθετη τάση 9·28VDC
Θέρμανση μέσου -40°60°C
Συχνότητα απόκρισης Ανάλογη έξοδος σήματος ≤ 50Hz, ψηφιακή έξοδος σήματος ≤ 5Hz
Δυνατότητα υπερφόρτωσης 150% πλήρης κλίμακας
Τάξη ακρίβειας 00,5% FS (θέσεις αναφοράς: θερμοκρασία 15~25°C, ατμοσφαιρική πίεση 86~106kPa, υγρασία 45~75% RH)
Σταθερή απόδοση ±0,2% FS/έτος
Κλίση θερμοκρασίας ± 0,02% FS/°C
Στον βαθμό προστασίας Διάκριση IP68
Συνολικό βάρος Δορυφόρος≈ 216g καλώδιο≈ 67g ανά μέτρο
Αποφάσεις Αναλογική έξοδος 0,01% FS, ψηφιακή έξοδος 0,05% FS
Προς το παρόν 20 ms
  Σημείωση 1: Η πυκνότητα του μετρούμενου μέσου πρέπει να παρέχεται σε μέτρα, η αρχή είναι η ακόλουθη.
η πίεση του αισθητήρα που βλέπει προς την επιφάνεια του υγρού είναι: Ρ=ρgh + Poεφεξής συνολικά "πίεση") ρ: Μετρούμενη πυκνότητα υγρού (προεπιλεγμένη 1g/cm3 κατά τη διάρκεια της αποδιορθώσεως) g:
Επιτάχυνση λόγω βαρύτητας (προεπιλογή 9,8m/s2 κατά τη διάρκεια της αποδιορθώσεως)



Po: ατμοσφαιρική πίεση h στην επιφάνεια του υγρού: το βάθος στο οποίο ο αισθητήρας εισάγεται στο υγρό Όταν ο αισθητήρας εισάγεται σε ορισμένο βάθος
στο μετρούμενο υγρό, εισάγεται η πίεση του μετρούμενου μέσου στην κοιλότητα θετικής πίεσης του αισθητήρα και
η ατμοσφαιρική πίεση Po στο επίπεδο του υγρού συνδέεται με την κοιλότητα αρνητικής πίεσης του αισθητήρα μέσω του σωλήνα αέρα καλωδίου για να αντισταθμιστεί η Po στο μπροστινό μέρος του αισθητήρα,ώστε η πίεση που μετράται από τον αισθητήρα να είναιΠχ, προφανώς, μετρώντας την πίεση
Π,
Το βάθος επιπέδου μπορεί να ληφθεί.
Μέγιστη ισχύς
4 ~ 20mA ≤ 0,02Us ((W)
RS485 ≤ 0,015Us ((W)
Χαρακτηριστικά φορτίου
Τρέχων τύπου Τάγμα ≤{(Us-7.5) ÷0.02}Ω (US=Τύπος τροφοδοσίας)
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος -40°85°C
Ενυδάτωση περιβάλλοντος 0%~95%RH ((χωρίς συμπύκνωση, χωρίς συμπύκνωση)
Συνολικό υλικό
διάφραγμα Κεραμική (σχέση με το μετρούμενο μέσο)
περιβλήματα Φθοριούχο πολυβινυλιδενίου PVDF (επίδραση με το μέσο που πρέπει να μετρηθεί)
Σφραγίδες Viton (σε επαφή με το μέσο που πρέπει να μετρηθεί)
Καλώδιο Καλώδιο αγωγού αερίου τετραφθορίουφ7.2 (σχέση με το μετρούμενο μέσο)
Μηχανική σταθερότητα
Σημικές επιδόσεις 10g ((20... 2000Hz) συμμορφώνεται με το πρότυπο IEC60068-2-6
Αντοχή σε κρούση 500g/ms συμμορφώνεται με το πρότυπο IEC60068-2-27
Ηλεκτρική προστασία
Προστασία από βραχυκύκλωμα διαρκής
Προστασία κατά της αντιπολικότητας Καμία ζημιά, αλλά δεν λειτουργεί.
Αντίσταση μόνωσης ≥ 100MΩ,500VDC
Δυνατότητα διηλεκτρικής 500VAC
Περιορισμοί παραγωγής
4-20mA Έκδοση ελάχιστη 4mA και μέγιστη 20mA
RS485 Ελάχιστη απόδοση 0, μέγιστη απόδοση 2000
Εγχειρίδιο
Πληροφορίες για το προϊόν -Κινέζικα (ΣΟ) PDF
Πληροφορίες για το προϊόν - Αγγλικά (EN) PDF
Επιλογή προϊόντων -Κινέζικα (ΚΟ) PDF
Επιλογή προϊόντων - Αγγλικά (EN) PDF
Οδηγίες εγκατάστασης -Κινέζικα (ΣΟ) PDF
Οδηγίες εγκατάστασης - Αγγλικά (EN) PDF
Πρωτόκολλο -Κινέζικα (ΣΟ) PDF
Πρωτόκολλο - Αγγλικά (EN) PDF



ετικέτα:

Υποβρύχιο μεταδότης επιπέδου

Υδροστατικός μεταβιβαστής επιπέδου

Συσκευή αποστολής σημάτων απόλυτης πίεσης
