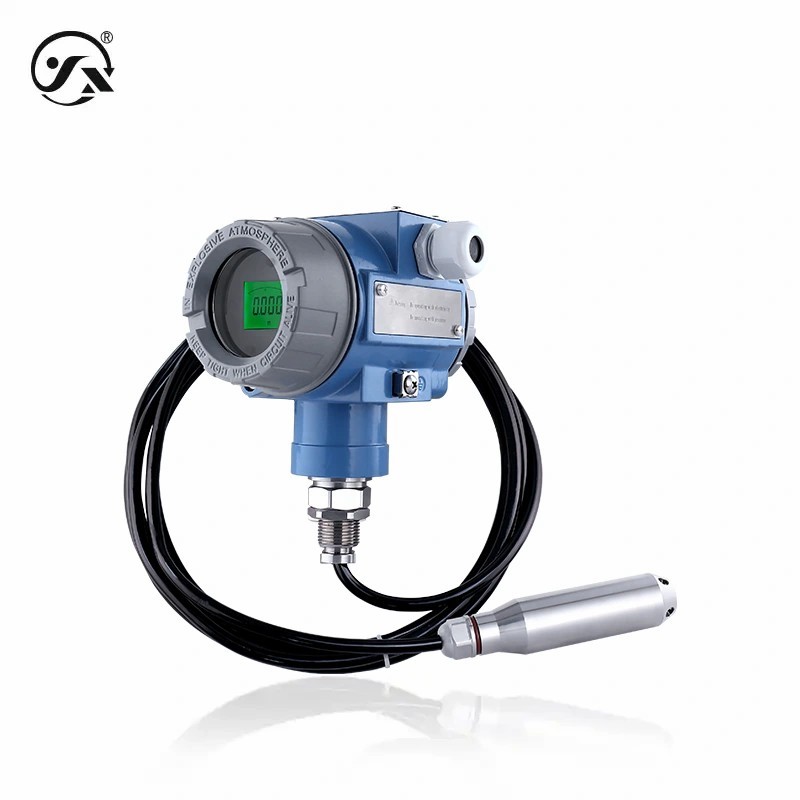

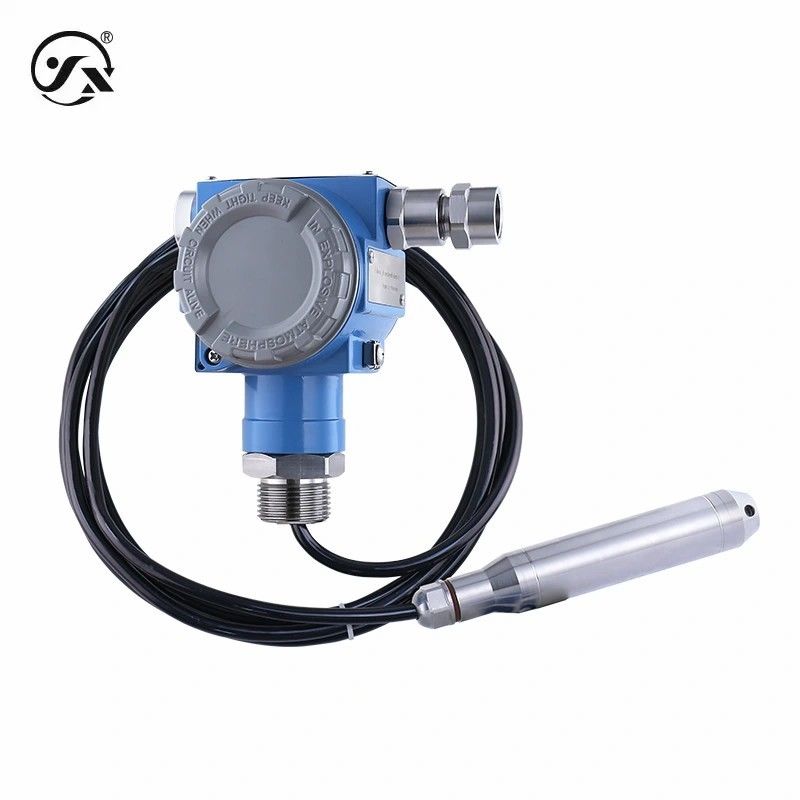

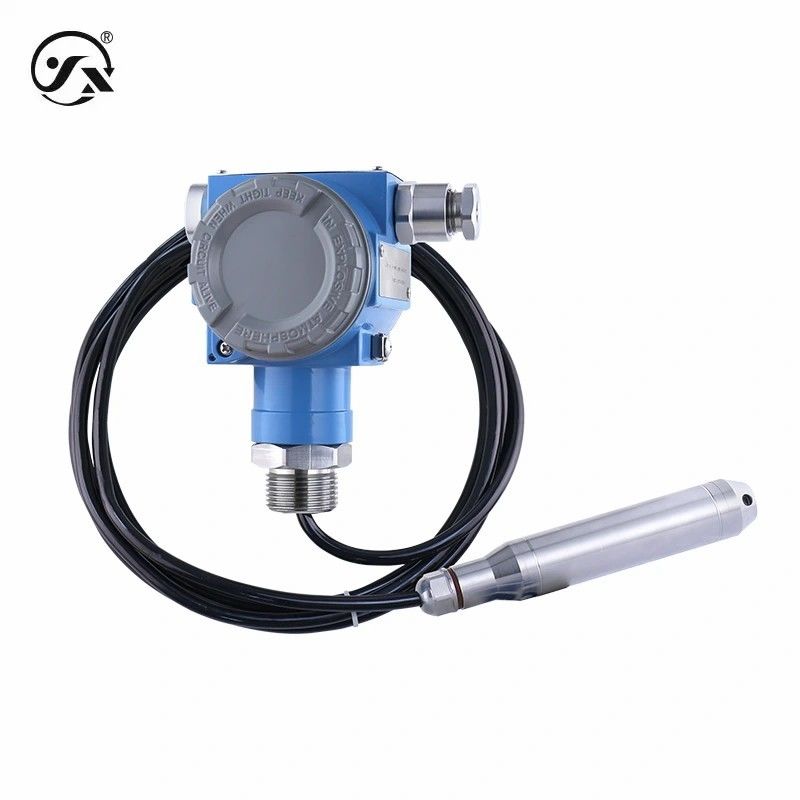

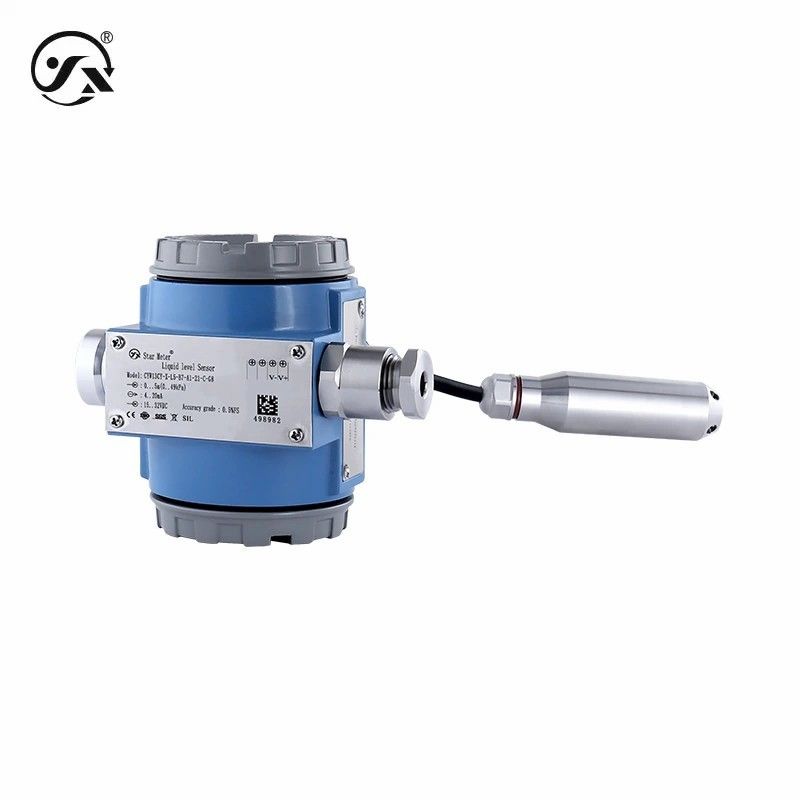

Τόπος καταγωγής:	Κίνα
Μάρκα:	Star merter
Αριθμό μοντέλου:	CYW13CY

Ποσότητα παραγγελίας min:	1pc
Τιμή:	negotiable
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	30000 τεμάχια/μήνα

Πεδίο:	0~0,5~50mH2O	Αποδόσεις:	4~20mA, 4~20mA HART, RS485
Ηλεκτρική τροφοδοσία:	9 ~ 32VDC, 15 ~ 32VDC, 13 ~ 32VDC, 15 ~ 24VDC	Ακριβότητα:	00,1% FS, 0,25% FS, 0,5% FS
Ονομασία:	υγρή συσκευή αποστολής σημάτων επιπέδων
Επισημαίνω:	CYW13C Υποβρύχιος πομπός εκπομπής επιπέδου , Παγκόσμιος υποβρύχιος διαβιβαστής επιπέδου , Μεταδότης πίεσης OEM

Βασικές παραμέτρους
Μέσο μέτρησης	Νερό (H2O) ή υγρά συμβατά με υλικά επαφής
Πεδίο εμβέλειας	0~0,5~50mH2O (βλέπε πίνακα επιλογής εύρους για λεπτομέρειες)
Θέρμανση μέσου	-40°60°C
Συχνότητα απόκρισης	Ανάλογη έξοδος σήματος ≤ 500Hz, ψηφιακή έξοδος σήματος ≤ 5Hz
Σταθερή απόδοση	± 0,1% FS/έτος
Δυνατότητα υπερφόρτωσης	200% πλήρης κλίμακας
Κλίση θερμοκρασίας	±0,01%FS/°C (περίοδος αντιστάθμισης θερμοκρασίας) ±0,05%FS/°C (περίοδος εξωτερικής αντιστάθμισης θερμοκρασίας)
Ex τύπου	Πυροστασία Ex db II.C T6 Gb Πυροστασία τύπου σκόνης Ex tb IIIC T80°C Db Εξαιρετικά ασφαλής Ex ia II.C T6 Ga (4~20mA/4~20mA HART μόνο) Ασφαλής από την πλευρά της σκόνης (Ex iaD 20 T80°C) (4~20mA/4~20mA HART μόνο). ΣΗΜΕΙΩΣΗ: Η εγγενώς ασφαλής τροφοδοσία πρέπει να παρέχεται από φραγμό ασφαλείας ή από εγγενώς ασφαλή τροφοδοσία
Στον βαθμό προστασίας	Πίνακας 7 Σημείωση: Το ανωτέρω επίπεδο προστασίας αναφέρεται στην πλήρη ηλεκτρική σύνδεση
Συνολικό βάρος	Χωρίς οθόνη≈ 1,25kg με οθόνη≈ 1,4kg ανιχνευτής≈ 290g καλώδιο≈ 60g ανά μέτρο
Στον βαθμό προστασίας	Έλεγχος IP68, πρότυπο θυρίδας διασύνδεσης IP65, εσωτερικά ασφαλής IP66, εσωτερικά ασφαλής από σκόνη IP66.
Προς το παρόν	20 ms
Απόφαση	Αναλογική έξοδος 0,01% FS, ψηφιακή έξοδος 0,05% FS
Δύναμη εξόδου
Σημείο εξόδου	4~20mA, RS485,4~20mA Καρδιά
Πεδίο τροφοδοσίας	9~32VDC, 13~32VDC, 15~32VDC, 15~24VDC
Μέγιστη ισχύς
4 ~ 20mA	Ναι/Όχι Δείκτης ≤ 0,02Us ((W)
RS485	Με οθόνη ≤0,02Us(W), χωρίς οθόνη ≤0,0152Us(W
4·20mA HART	Ναι/Όχι Δείκτης ≤ 0,02Us ((W)
Χαρακτηριστικά φορτίου
Τύπος ρεύματος HART	Το φορτίο ≤ {(Us-12)÷0.02}Ω(Us=Πρόταση τροφοδοσίας)
Τρέχων τύπου	Χωρίς φορτίο οθόνης ≤{(US-7.5) ÷0.02}Ω με φορτίο οθόνης ≤{(US-12)÷0,02}Ω (US=στροφή τάσης)
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος	-40~85°C (χωρίς συμπύκνωση, χωρίς συμπύκνωση)
Συνολικό υλικό
ανίχνευση	304 από ανοξείδωτο χάλυβα (σχέση με το μετρούμενο μέσο)
διάφραγμα	316L από ανοξείδωτο χάλυβα (σχέση με το μέσο που πρέπει να μετρηθεί)
Σφραγίδες	Καουτσούκ νιτριλίου (επίδραση με το μέσο που μετράται)
Κουτί διασταύρωσης	Άλλες συσκευές και συσκευές για την κατασκευή συσκευών
Καλώδιο	Καλώδιο αερίου φ7.2 πολυουρεθανίου (συναντήσεις με το μέσο μέτρησης)
Μηχανική σταθερότητα
Σημικές επιδόσεις	10g ((20... 2000Hz) συμμορφώνεται με το πρότυπο IEC60068-2-6
Δυνατότητα υπερφόρτωσης	500g/ms συμμορφώνεται με το πρότυπο IEC60068-2-27
Ηλεκτρική προστασία
Προστασία από βραχυκύκλωμα	διαρκής
Προστασία κατά της αντιπολικότητας	Καμία ζημιά, αλλά δεν λειτουργεί.
Αντίσταση μόνωσης	≥ 100MΩ,500VDC
Δυνατότητα διηλεκτρικής	500VAC
Περιορισμοί παραγωγής
4-20mA	Δυνατότητα εξόδου: τουλάχιστον 2,5mA και μέγιστο 26mA
RS485	Ελάχιστη απόδοση 0, μέγιστη απόδοση 2000
4-20mA HART	Εξόρυξη ελάχιστο 3,8mA και μέγιστο 22mA

Εγχειρίδιο
Πληροφορίες για το προϊόν -Κινέζικα (ΣΟ)	PDF
Πληροφορίες για το προϊόν - Αγγλικά (EN)	PDF
Επιλογή προϊόντων -Κινέζικα (ΚΟ)	PDF
Επιλογή προϊόντων - Αγγλικά (EN)	PDF
Οδηγίες εγκατάστασης -Κινέζικα (ΣΟ)	PDF
Οδηγίες εγκατάστασης - Αγγλικά (EN)	PDF
Πρωτόκολλο -Κινέζικα (ΣΟ)	PDF
Πρωτόκολλο - Αγγλικά (EN)	PDF
