Name: CYW501AY Κεραμικός πυκνωτής τύπου υποβρύχιο επίπεδο μεταδότης
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CYW501AY
Price: 73.00 USD
Availability: InStock

CYW501AY Κεραμικός πυκνωτής τύπου υποβρύχιο επίπεδο μεταδότης

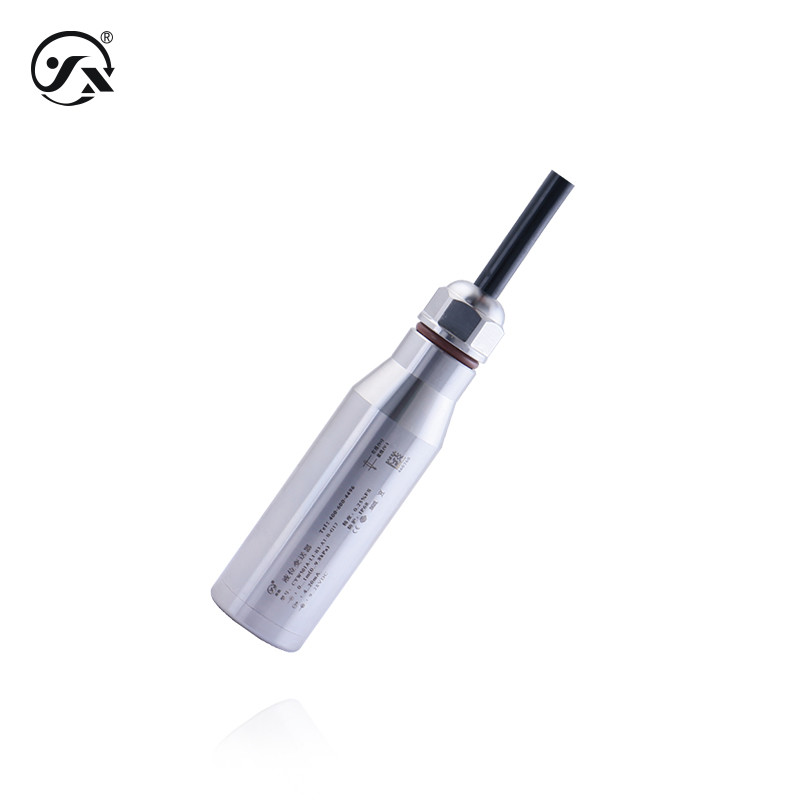

CYW501AY Ceramic Capacitor Type Submersible Level Transmitter

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	star meter
Αριθμό μοντέλου:	CYW501AY

Επικοινωνήστε

Πεδίο:

0·1·40mH2O

Αποδόσεις:

4·20mA, RS485

Ηλεκτρική τροφοδοσία:

9 ∆28VDC, 15 ∆24VDC

Ακριβότητα:

00,1% FS, 0,25% FS

Επισημαίνω:

Τύπος κεραμικού συμπυκνωτή

Κεραμικός συμπυκνωτής υποβρύχιος διαβιβαστής επιπέδου

υποβρύχια υγρή συσκευή αποστολής σημάτων επιπέδων

Το κέλυφος του κεραμικού πομπού μεταφοράς επιπέδου εισόδου τύπου χωρητικότητας CYW501AY είναι κατασκευασμένο από ανοξείδωτο χάλυβα 316L, ο πυρήνας ανίχνευσης είναι κατασκευασμένος από κεραμικό στοιχείο μέτρησης χωρητικότητας,και το μέρος σύνδεσης υγρού είναι κατασκευασμένο από κεραμικό υλικό, το οποίο το καθιστά ανθεκτικό στην διάβρωση, υψηλής ακρίβειας, υψηλής σταθερότητας και μικρής τυφλής ζώνης.Η λειτουργία ανθεκτικής έκρηξης είναι προαιρετική..

Μέσο μέτρησης	Νερό (H2O), υγρό ή υγρό (συμβατό με υλικά επαφής)
Περιοχή επιπέδου υγρού	0·1·40mH2O (βλέπε πίνακα επιλογής εύρους για λεπτομέρειες)
Μέση θερμοκρασία	-40°60°C
Χρόνος σύνδεσης	20 ms
Σταθερή απόδοση	±0,1% FS/έτος
Υπερφόρτωση επιπέδου υγρού	200% πλήρης κλίμακας
Κλίση θερμοκρασίας	±0,01%FS/°C (μέσα στο εύρος αντιστάθμισης θερμοκρασίας) ±0,05%FS/°C (έξω από το εύρος αντιστάθμισης θερμοκρασίας)
Αντιστάθμιση θερμοκρασίας	-20°80°C
Τύπος ανθεκτικός σε έκρηξη	Εσωτερικά ασφαλής Ex ia IIC T6 Ga (μόνο έξοδος 20mA)
Επίπεδο προστασίας	Διάκριση IP68
Επίπεδο ακρίβειας	00,1% FS, 0,25% FS
Συχνότητα απόκρισης	Ηλεκτρονικό σήμα ≤ 5Hz
Απόφαση	Αναλογική έξοδος 0,01% FS, ψηφιακή έξοδος 0,05% FS
Συνολικό βάρος	Δορυφόρος ≈ 220g Καλώδιο ανά μέτρο ≈ 60g
Ηλεκτρική παροχή εξόδου
4·20mA	9·28VDC, 15·24VDC (εσωτερικά ασφαλής)
RS485	9·28VDC
Μέγιστη ισχύς
4·20mA	≤ 0,02Us ((W)
RS485	≤ 0,015Us ((W)
Χαρακτηριστικά φορτίου
Τύπος ισχύος	Φορτίο ≤{(Us-7.5) ÷0.02}Ω
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος	-40°85°C
Ενυδάτωση περιβάλλοντος	0%~95%RH (χωρίς συμπύκνωση, χωρίς συμπύκνωση)
Συνολικό υλικό
Διαφράγμα	Κηραμική Al2O3 (συναντώντας το μετρούμενο μέσο)
κέλυφος	316L από ανοξείδωτο χάλυβα (σε επαφή με το μέσο μέτρησης)
Σφραγίδες	Νιτρικό καουτσούκ, φθοριούχο καουτσούκ (που έρχεται σε επαφή με το μέσο μέτρησης)
Καλώδια	XL03 φ7.2 καλώδιο αέρα από πολυουρεθάνιο (που έρχεται σε επαφή με το μέσο μέτρησης)
Μηχανική σταθερότητα
Αντίσταση σε δονήσεις	10g (20...2000Hz) σύμφωνα με το πρότυπο IEC60068-2-6.
Αντοχή σε κρούση	500g/ms Συμμόρφωση με το πρότυπο IEC60068-2-27
Ηλεκτρική προστασία
Προστασία από βραχυκύκλωμα	μόνιμη
Προστασία αντίστροφης πολικότητας	Καμία ζημιά, αλλά δεν λειτουργεί.
Αντίσταση μόνωσης	≥ 100MΩ 500VDC
Δυνατότητα διηλεκτρικής	500VAC
Περιορισμός παραγωγής
4·20mA	4mA ~ 20mA
RS485	0~2000

Εγχειρίδιο
Πληροφορίες για το προϊόν	PDF
Πληροφορίες για το προϊόν	PDF
Επιλογή προϊόντος (ΚΕ)	PDF
Επιλογή προϊόντος ινδικά (EN)	PDF
Οδηγίες εγκατάστασης ινδικά (ΣΟ)	PDF
Οδηγίες εγκατάστασης	PDF
Περιγραφή του πρωτοκόλλου	PDF
Περιγραφή του πρωτοκόλλου ινδικά (EN)	PDF
