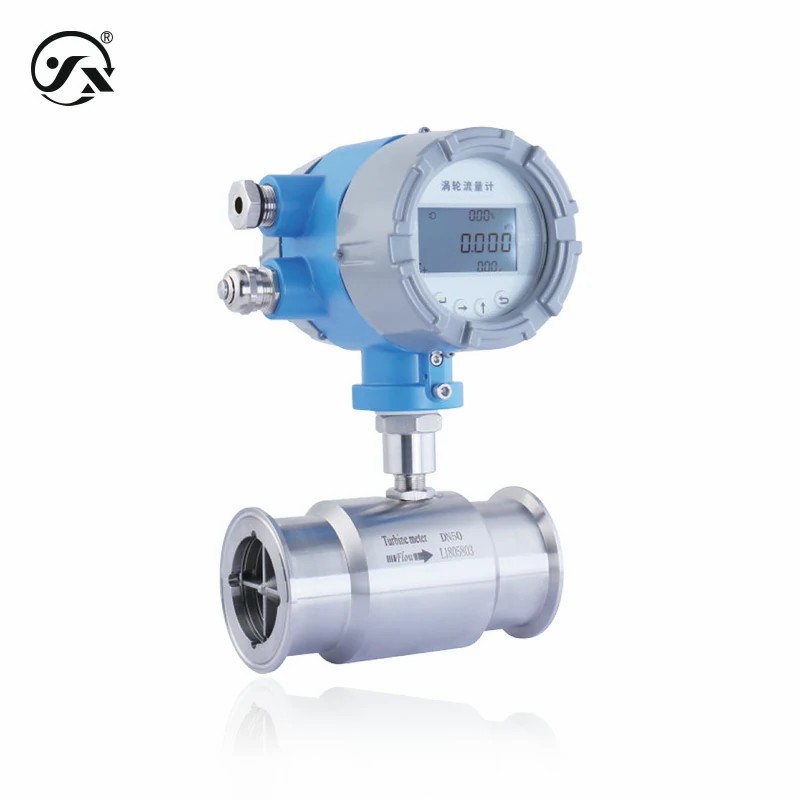

Name: Τεχνολογία προηγμένης τεχνολογίας LWL11Y μετρητής ροής υγρών τουρμπίνων
Brand: Star Sensor Manufacturing Co., Ltd
SKU: LWL11Y
Price: 73.00 USD
Availability: InStock

Το μετρητή ροής υγρών τουρμπίνων LWL11Y είναι μια νέα γενιά μετρητών ροής τουρμπίνων που απορροφά την προηγμένη τεχνολογία των μετρητών ροής στο εσωτερικό και στο εξωτερικό και είναι βελτιστοποιημένο και σχεδιασμένο, με απλή δομή,ελαφρύ, υψηλή ακρίβεια, καλή επαναληψιμότητα, ευαίσθητη ανταπόκριση, εύκολη εγκατάσταση, συντήρηση και χρήση.Υπάρχουν διάφορες μεθόδους σύνδεσης, όπως σύνδεση φλάντζαςΥπάρχουν επίσης λειτουργίες που λειτουργούν με μπαταρία, ανθεκτικές σε έκρηξη και άλλες λειτουργίες για να επιλέξετε.

Βασικές παραμέτρους
Μέσο μέτρησης	Ακαθαρσίες, υγρά χαμηλής ιξώδους (συμβατά με υλικά επαφής)
Πεδίο μέτρησης	0.04 ∙ 1200 m3/h
Σύνδεση	Σύνδεση φλάντζης DN15 ∆N300 (πρότυπο εφαρμογής GB/T9124.1-2019) Εσωτερική σύνδεση νήματος DN15·DN50 (πρότυπο εφαρμογής GB/T7307-2001) Εξωτερική σύνδεση νήματος DN4·DN80 (πρότυπο εφαρμογής GB/T7307-2001) Σύνδεση συμπίεσης DN4·DN200 (πρότυπο εφαρμογής GB/T9124.1-2019) Σύνδεση συμπίεσης DN4DN100
Αντιστέκεται στο επίπεδο τάσης	Σύνδεση φλάντζης PN40 αντίσταση πίεσης 4.0MPa (DN15DN50, μπορεί να προσαρμοστεί ≤PN100) Αντίσταση πίεσης PN16 1,6 MPa (DN65 ∆N300, μπορεί να προσαρμοστεί ≤ PN100) Εξωτερική σύνδεση νήματος PN63 αντίσταση πίεσης 6,3MPa (DN4 ∆N80, υψηλότερο επίπεδο αντίστασης πίεσης μπορεί να προσαρμοστεί) Εσωτερική σύνδεση νήματος PN63 αντοχή στην πίεση 6,3MPa (DN15DN50, υψηλότερο επίπεδο αντοχής στην πίεση μπορεί να προσαρμοστεί) Σύνδεση σφραγίδας PN10 αντίσταση πίεσης 1,0MPa (DN4DN100) Σφραγίδα σύνδεση PN40 αντίσταση πίεσης 4,0MPa (DN15DN50) Αντίσταση πίεσης PN16 1,6 MPa (DN65 ∆N200) μπορεί να προσαρμοστεί ≤PN400 (DN15 ∆N40) ≤PN250 (DN50 ∆N80) ≤PN160 (DN100 DN150) ≤PN100 (DN200)
Επίπεδο ακρίβειας	0.5 επίπεδο, 1.0 επίπεδο
Μέση θερμοκρασία	-30°C-80°C (γενικός τύπος) -30°C-120°C (τύπος υψηλής θερμοκρασίας) -30°C-150°C (τύπος υψηλής θερμοκρασίας)
Τύπος ανθεκτικός σε έκρηξη	Φωτοασφαλής τύπος Ex d IIC T6 Gb
Επίπεδο προστασίας	Διάκριση IP66 Σημείωση/Το ανωτέρω επίπεδο προστασίας αναφέρεται στο επίπεδο που επιτυγχάνεται μετά την ολοκλήρωση της ηλεκτρικής σύνδεσης.
Δείξε Κεφάλαιο	LCD (με φως φόντου)
Τρέχουσα ισχύς
Μέγιστο φορτίο	500Ω ((24V τροφοδοσία)
Μέγιστη ισχύς	Σύστημα δύο καλωδίων 0,48W Συστήματα τριών καλωδίων 0,52W
Συχνότητα απόκρισης	1 Hz
Έκδοση παλμού
Αμβλήσιμο υψηλού επιπέδου	> 22VDC
Αμβλήσιμο χαμηλού επιπέδου	< 0,8VDC
Διάμετρος παλμού	1 ¢ 2000ms (τρίγωνο κύμα)
Ηλεκτρική μόνωση	Οπτική απομόνωση, τάση απομόνωσης > 1000VDC
Έξοδος RS485	Αυτό το πρωτόκολλο συμμορφώνεται με το πρωτόκολλο επικοινωνίας Modbus και υιοθετεί τη λειτουργία RTU στο πρωτόκολλο Modbus. RS485 half-duplex λειτουργία (βλ. περιγραφή πρωτοκόλλου για λεπτομέρειες).
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος	-20°60°C
Ενυδάτωση περιβάλλοντος	5%~90%RH (χωρίς συμπύκνωση ή συμπύκνωση δροσιάς)
Ηλεκτρική προστασία
Αντίσταση μόνωσης	≥ 100MΩ 500VDC
Δυνατότητα διηλεκτρικής	500VAC
Συνολικό υλικό
Κουτί αισθητήρα	304/316 από ανοξείδωτο χάλυβα (που έρχεται σε επαφή με το μέσο μέτρησης)
τροχός	2Cr13/διπλό χάλυβα (συναντώντας το μέσο μέτρησης)
Προσωρινές και οπίσθιες οδηγίες	304/316 από ανοξείδωτο χάλυβα (που έρχεται σε επαφή με το μέσο μέτρησης)
Φλάντζες	304/316 από ανοξείδωτο χάλυβα (που έρχεται σε επαφή με το μέσο μέτρησης)
Σφραγίδα συμπίεσης	304/316 από ανοξείδωτο χάλυβα (που έρχεται σε επαφή με το μέσο μέτρησης)
Κλιπ/Χουκ	304/316 από ανοξείδωτο χάλυβα (που έρχεται σε επαφή με το μέσο μέτρησης)
Σύνδεσμος σήματος	304 από ανοξείδωτο χάλυβα
Κουτί μετατροπέα	Άλλες συσκευές και συσκευές για την κατασκευή συσκευών
Σφραγίδες μετατροπέα	Καουτσούκ νιτριλίου
Παράθυρο προβολής	≈6mm ανθεκτικό σε έκρηξη γυαλί

ετικέτα:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Star merter
Αριθμό μοντέλου:	LWL11Y

Εγχειρίδιο
Πληροφορίες για το προϊόν	PDF
Πληροφορίες για το προϊόν	PDF
Επιλογή προϊόντος (ΚΕ)	PDF
Επιλογή προϊόντος ινδικά (EN)	PDF
Οδηγίες εγκατάστασης ινδικά (ΣΟ)	PDF
Οδηγίες εγκατάστασης	PDF
Περιγραφή του πρωτοκόλλου RS485 (RTU)	PDF
Περιγραφή του πρωτοκόλλου RS485 (RTU)	PDF
Βασικές οδηγίες λειτουργίας ινδικά (ΣΟ)	PDF
Βασικές οδηγίες λειτουργίας	PDF
