Name: Μετρητής ροής δίνης αγωγών LWJ11Y στην πετρελαϊκή χημική βιομηχανία
Brand: Star Sensor Manufacturing Co., Ltd
SKU: LWJ11Y
Price: 73.00 USD
Availability: InStock

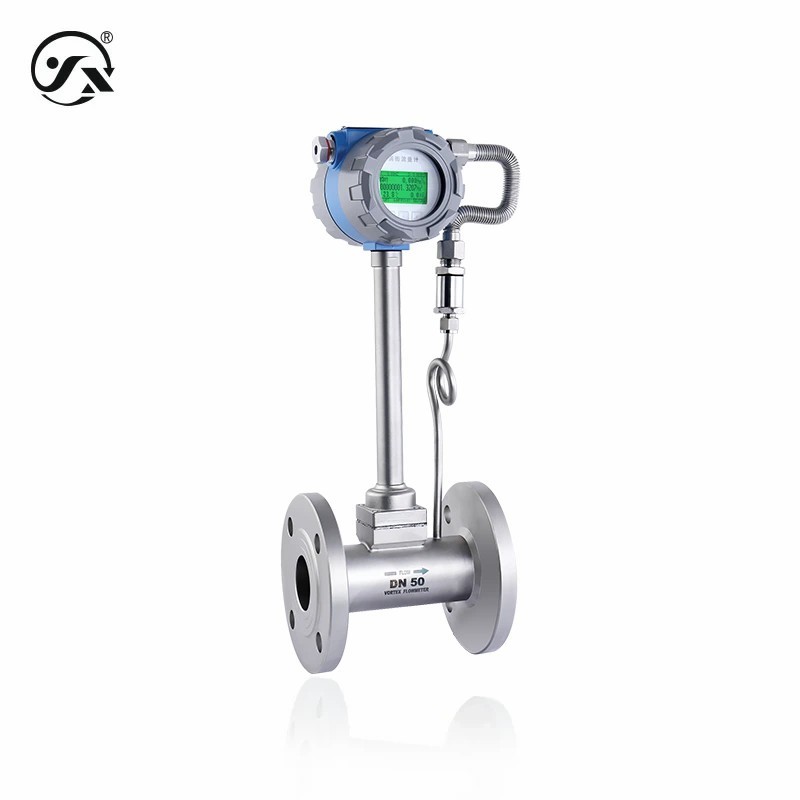

Το LWJ11Y Pipeline Vortex Flowmeter είναι ένα μετρητή ροής ταχύτητας. Χρησιμοποιείται ευρέως στο πετρέλαιο, τη χημική βιομηχανία, την ηλεκτρική ενέργεια, τη φωτεινή βιομηχανία, τη θέρμανση ενέργειας και άλλους τομείς για τη μέτρηση της ροής όγκου,μάζα ροής και κανονική ροή αερίου, ατμού, υγρού και υγρού υψηλής θερμοκρασίας.

Βασικές παραμέτρους
Μέσο μέτρησης	υγρό, αέριο, ατμό κλπ. (συμβατό με υλικά επαφής)
Πεδίο μέτρησης	0.3·8000 m3/h
Επίπεδο ακρίβειας	Επίπεδο 1.0, Επίπεδο 1.5
Μέση θερμοκρασία	-40°C-250°C/-40°C-350°C
Σύνδεση	Σύνδεση φλάντζης DN15 ∆N300 (πρότυπο εφαρμογής GB/T9124.1-2019) Σύνδεση συμπίεσης DN15·DN200 (πρότυπο εφαρμογής GB/T9124.1-2019)
Αντιστέκεται στο επίπεδο τάσης	Σύνδεση φλάντζης PN40 αντίσταση πίεσης 4.0MPa (DN15DN50, μπορεί να προσαρμοστεί ≤PN100) Αντίσταση πίεσης PN16 1,6 MPa (DN65 ∆N300, μπορεί να προσαρμοστεί ≤ PN100) Σύνδεση συμπίεσης PN40, αντίσταση πίεσης 4,0 MPa (DN15DN50) Αντίσταση πίεσης PN16 1,6 MPa (DN65 ∆N200) μπορεί να προσαρμοστεί ≤PN400 (DN15 ∆N40) ≤PN250 (DN50 ∆N80) ≤PN160 (DN100 DN150) ≤PN100 (DN200)
Τύπος ανθεκτικός σε έκρηξη	Φωτοασφαλής τύπος Ex d IIC T6 Gb
Επίπεδο προστασίας	Διάκριση IP66 Σημείωση/Το ανωτέρω επίπεδο προστασίας αναφέρεται στο επίπεδο που επιτυγχάνεται μετά την ολοκλήρωση της ηλεκτρικής σύνδεσης.
Δείξε Κεφάλαιο	LCD (με φως φόντου)
Τρέχουσα ισχύς
Μέγιστο φορτίο	500Ω ((24VDC τροφοδοσία)
Μέγιστη ισχύς	Δυοσύρματο σύστημα 0,5W Σύστημα τριών καλωδίων 1,5 W
Συχνότητα απόκρισης	1 Hz
Έκδοση παλμού
Αμβλήσιμο υψηλού επιπέδου	> 22VDC
Αμβλήσιμο χαμηλού επιπέδου	< 0,8VDC
Διάμετρος παλμού	16ms (κουαρτώδες κύμα)
ρεύμα κίνησης	≤ 10mA
Ηλεκτρική μόνωση	Οπτική απομόνωση, τάση απομόνωσης > 1000VDC
Έξοδος RS485	Αυτό το πρωτόκολλο συμμορφώνεται με το πρωτόκολλο επικοινωνίας Modbus και υιοθετεί τη λειτουργία RTU στο πρωτόκολλο Modbus. RS485 half-duplex λειτουργία (βλ. περιγραφή πρωτοκόλλου για λεπτομέρειες).
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος	-20°60°C
Ενυδάτωση περιβάλλοντος	5%~90%RH (χωρίς συμπύκνωση ή συμπύκνωση δροσιάς)
Ηλεκτρική προστασία
Αντίσταση μόνωσης	≥ 100MΩ 500VDC
Δυνατότητα διηλεκτρικής	500VAC
Συνολικό υλικό
Κουτί αισθητήρα	304/316 από ανοξείδωτο χάλυβα (που έρχεται σε επαφή με το μέσο μέτρησης)
Γεννήτρια δίνης	304/316 από ανοξείδωτο χάλυβα (που έρχεται σε επαφή με το μέσο μέτρησης)
Ανιχνευτικός ανιχνευτής	304/316 από ανοξείδωτο χάλυβα (που έρχεται σε επαφή με το μέσο μέτρησης)
Σφραγίδες ανιχνευτών	Γκραφίτη (συναντώντας το μετρούμενο μέσο)
Φλάντζες	304/316 από ανοξείδωτο χάλυβα (που έρχεται σε επαφή με το μέσο μέτρησης)
Σφραγίδα συμπίεσης	304/316 από ανοξείδωτο χάλυβα (που έρχεται σε επαφή με το μέσο μέτρησης)
Σύνδεσμος σήματος	304/316 από ανοξείδωτο χάλυβα
Κουτί μετατροπέα	Άλλες συσκευές και συσκευές για την κατασκευή συσκευών
Σφραγίδες μετατροπέα	Καουτσούκ νιτριλίου
Παράθυρο προβολής	≈6mm ανθεκτικό σε έκρηξη γυαλί

Εγχειρίδιο
Πληροφορίες για το προϊόν	PDF
Πληροφορίες για το προϊόν	PDF
Επιλογή προϊόντος (ΚΕ)	PDF
Επιλογή προϊόντος ινδικά (EN)	PDF
Οδηγίες εγκατάστασης ινδικά (ΣΟ)	PDF
Οδηγίες εγκατάστασης	PDF
Περιγραφή του πρωτοκόλλου	PDF
Περιγραφή του πρωτοκόλλου ινδικά (EN)	PDF
