| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Star merter |
| Αριθμό μοντέλου: | CYW71Y |
| Ποσότητα παραγγελίας min: | 1pc |
| Τιμή: | negotiable |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 30000 τεμάχια/μήνα |
| Πεδίο: | 0~20~200kPa | Αποδόσεις: | 4~20mA, RS485 |
|---|---|---|---|
| Ηλεκτρική τροφοδοσία: | 9~28Vdc | Ακριβότητα: | 0.5%FS |
| Ονομασία: | υγρή συσκευή αποστολής σημάτων επιπέδων | ||
| Επισημαίνω: | Ανθεκτικός στη διάβρωση υποβρύχιος διαβιβαστής επιπέδου,Υποβρύχιος αναμεταδότης 4-20ma,Υποβρύχιος μεταδότης πίεσης 4-20ma |
||
CYW71Y Αντι-Στρώση Υποβρύχιο Επίπεδο Μεταδότης Περιοχή 0~20~200kPa Έκδοση 4~20mA, RS485 Ακρίβεια 0,5%FS

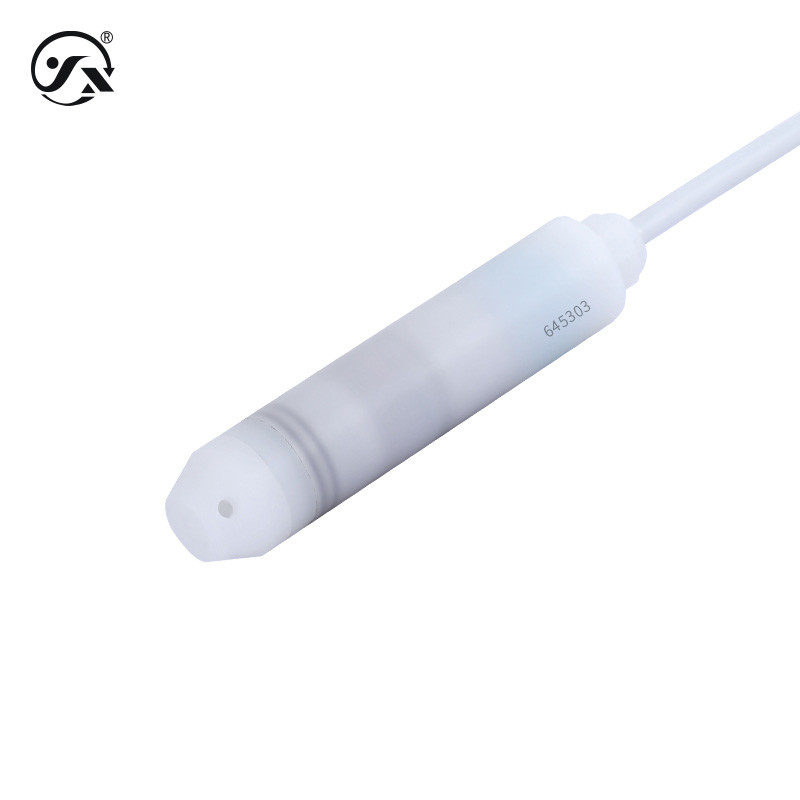

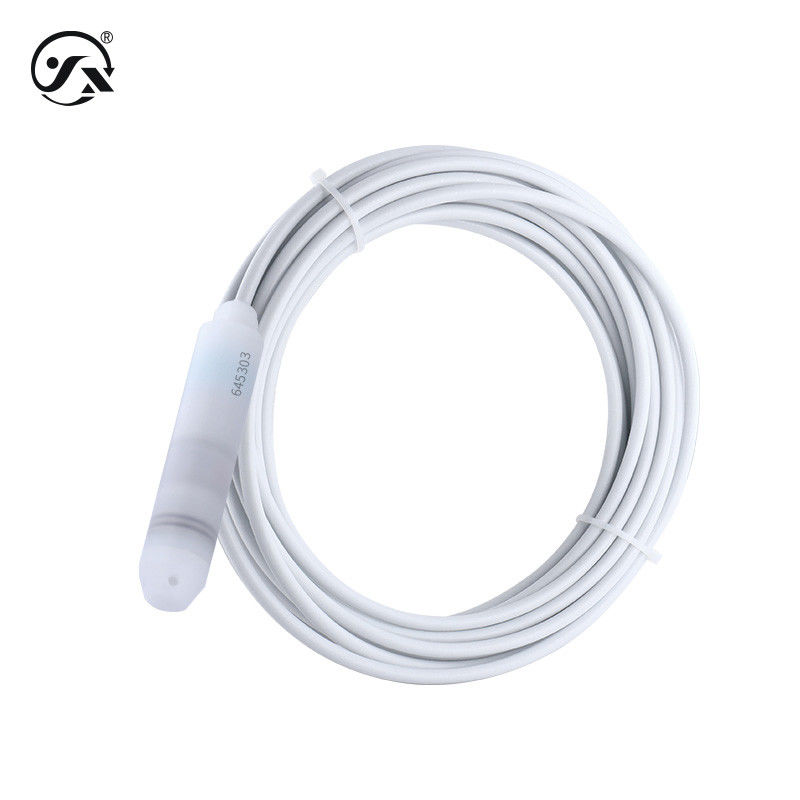

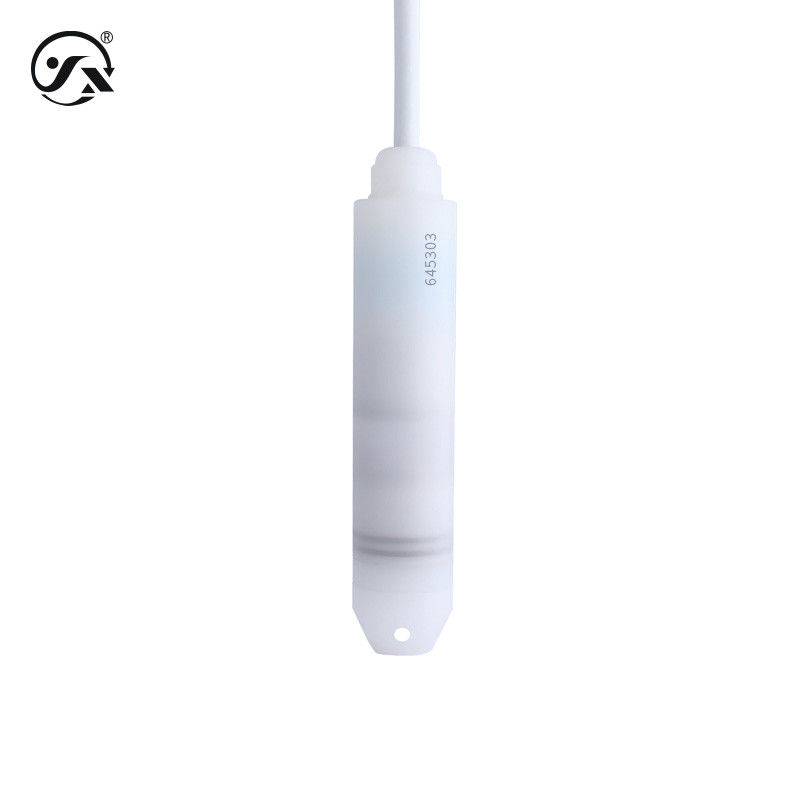

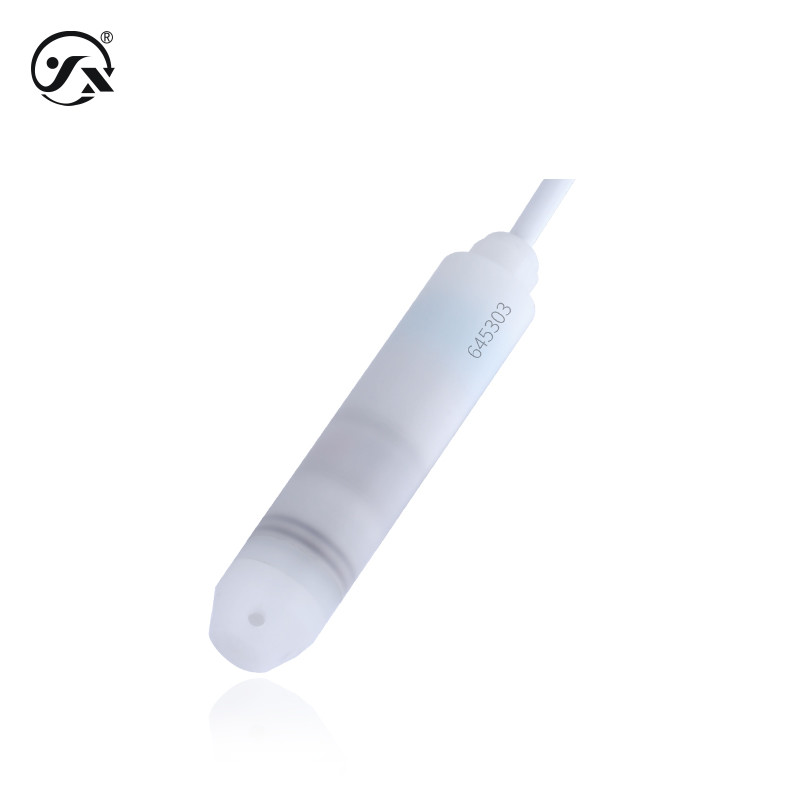

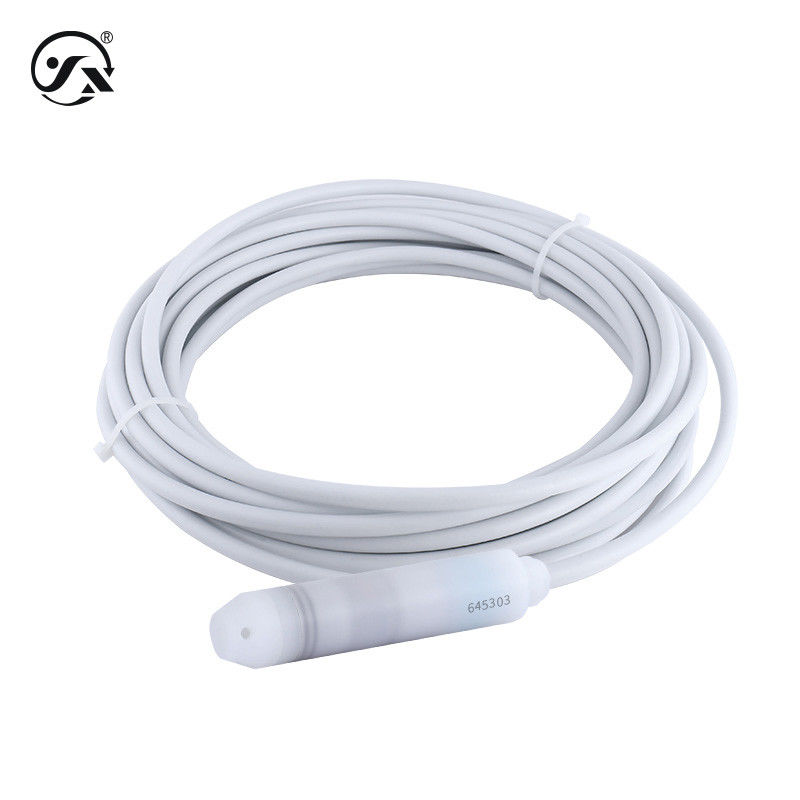

Ο ανθεκτικός στη διάβρωση υποβρύχιος μεταδότης επιπέδου CYW71Y είναι εξοπλισμένος με κεραμικό πυρήνα και περίβλημα PVDF για τη μέτρηση διαβρωτικών υγρών.
| Βασικές παραμέτρους | |
| Μέσο μέτρησης | Υγρά συμβατά με υλικά επαφής |
| Σημείο εξόδου | 4~20mA, RS485 |
| Πρόσθετη τάση | 9·28VDC |
| Θέρμανση μέσου | -40°60°C |
| Συχνότητα απόκρισης | Ανάλογη έξοδος σήματος ≤ 50Hz, ψηφιακή έξοδος σήματος ≤ 5Hz |
| Δυνατότητα υπερφόρτωσης | 150% πλήρης κλίμακας |
| Τάξη ακρίβειας | 00,5% FS (θέσεις αναφοράς: θερμοκρασία 15~25°C, ατμοσφαιρική πίεση 86~106kPa, υγρασία 45~75% RH) |
| Σταθερή απόδοση | ±0,2% FS/έτος |
| Κλίση θερμοκρασίας | ± 0,02% FS/°C |
| Στον βαθμό προστασίας | Διάκριση IP68 |
| Συνολικό βάρος | Δορυφόρος≈ 216g καλώδιο≈ 67g ανά μέτρο |
| Αποφάσεις | Αναλογική έξοδος 0,01% FS, ψηφιακή έξοδος 0,05% FS |
| Προς το παρόν | 20 ms |
| Σημείωση 1: Η πυκνότητα του μετρούμενου μέσου πρέπει να παρέχεται σε μέτρα, η αρχή είναι η ακόλουθη. η πίεση του αισθητήρα που βλέπει προς την επιφάνεια του υγρού είναι: Ρ=ρgh + Poεφεξής συνολικά "πίεση") ρ: Μετρούμενη πυκνότητα υγρού (προεπιλεγμένη 1g/cm3 κατά την αποδιορθωτική) g: Επιτάχυνση λόγω βαρύτητας (προεπιλογή 9,8m/s2 κατά τη διάρκεια της αποδιορθώσεως)
Po: ατμοσφαιρική πίεση h στην επιφάνεια του υγρού: το βάθος στο οποίο ο αισθητήρας εισάγεται στο υγρό Όταν ο αισθητήρας εισάγεται σε ορισμένο βάθος |
|
| Μέγιστη ισχύς | |
| 4 ~ 20mA | ≤ 0,02Us ((W) |
| RS485 | ≤ 0,015Us ((W) |
| Χαρακτηριστικά φορτίου | |
| Τρέχων τύπου | Τάγμα ≤{(Us-7.5)÷0.02}Ω (US=Τύπος τροφοδοσίας) |
| Περιβαλλοντικές συνθήκες | |
| Θερμοκρασία περιβάλλοντος | -40°85°C |
| Ενυδάτωση περιβάλλοντος | 0%~95%RH ((χωρίς συμπύκνωση, χωρίς συμπύκνωση) |
| Συνολικό υλικό | |
| διάφραγμα | Κεραμική (σχέση με το μετρούμενο μέσο) |
| περιβλήματα | Φθοριούχο πολυβινυλιδίνη PVDF (επίδραση με το μέσο που πρέπει να μετρηθεί) |
| Σφραγίδες | Viton (σε επαφή με το μέσο που πρέπει να μετρηθεί) |
| Καλώδιο | Καλώδιο αγωγού αερίου τετραφθορίουφ7.2 (σχέση με το μετρούμενο μέσο) |
| Μηχανική σταθερότητα | |
| Σημικές επιδόσεις | 10g ((20... 2000Hz) συμμορφώνεται με το πρότυπο IEC60068-2-6 |
| Αντοχή σε κρούση | 500g/ms συμμορφώνεται με το πρότυπο IEC60068-2-27 |
| Ηλεκτρική προστασία | |
| Προστασία από βραχυκύκλωμα | διαρκής |
| Προστασία κατά της αντιπολικότητας | Καμία ζημιά, αλλά δεν λειτουργεί. |
| Αντίσταση μόνωσης | ≥ 100MΩ,500VDC |
| Δυνατότητα διηλεκτρικής | 500VAC |
| Περιορισμοί παραγωγής | |
| 4-20mA | Έκδοση ελάχιστη 4mA και μέγιστη 20mA |
| RS485 | Ελάχιστη απόδοση 0, μέγιστη απόδοση 2000 |
