Name: CCY19Y Διαφορετικός μεταδότης πίεσης που τοποθετείται στον τοίχο
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CCY19Y
Price: 73.00 USD
Availability: InStock

CCY19Y Διαφορετικός μεταδότης πίεσης που τοποθετείται στον τοίχο

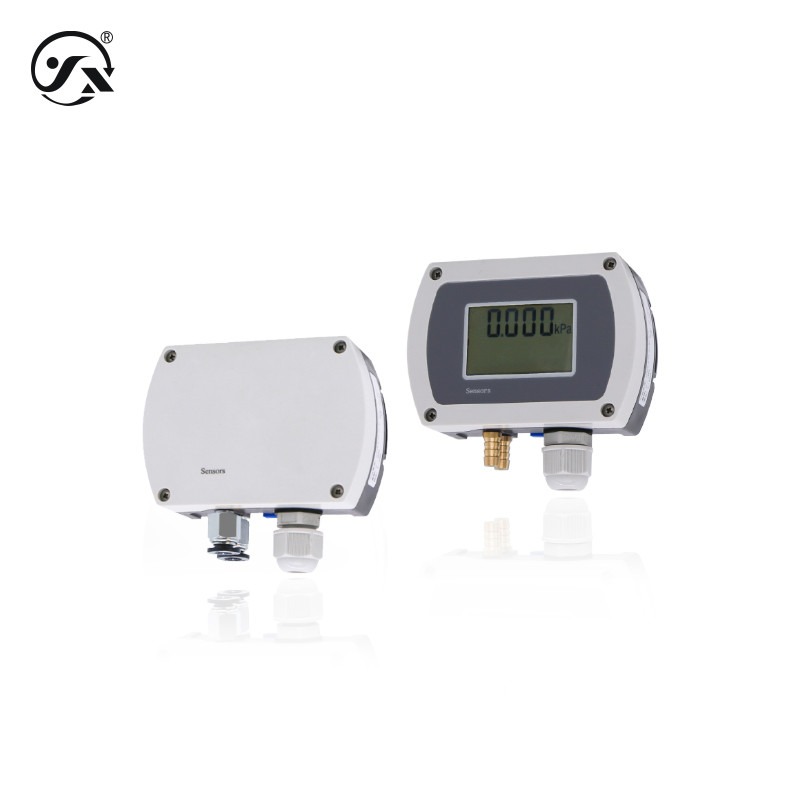

CCY19Y Wall Mounted Differential Pressure Transmitter HVAC Planting And Breeding

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	Star Merter
Αριθμό μοντέλου:	CCY19Y

Ποσότητα παραγγελίας min:	1pc
Τιμή:	negotiable
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	30000 τεμάχια/μήνα

Επικοινωνήστε

Πεδίο:

-10~0~10kPa

Αποδόσεις:

4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC

Ηλεκτρική τροφοδοσία:

9~36VDC, 12~36VDC

Ακριβότητα:

00,25% FS, 0,5% FS, 1% FS

Επισημαίνω:

CCY19 Διαφορετικός πομπός πίεσης

Μεταδότης διαφορικής πίεσης τοίχου

Μεταδότης διαχωριστικής πίεσης τοίχου

CCY19Y Διαφορετικός μεταδότης πίεσης που τοποθετείται στον τοίχο

Βασικές παραμέτρους
Μέσο μέτρησης	Αέριο (συμβατό με υλικό επαφής και υγρασία < 90RH%, μη συμπυκνωτικό)
Πεδίο μέτρησης	-10·0·10 kPa
Τύπος πίεσης	Διαφορετική πίεση
Αντιστάθμιση θερμοκρασίας	-10°60°C
Προς το παρόν	400 ms
Τάξη ακρίβειας	00,5% FS ή 0,25% FS (περίοδος ≥ 1kPa), 1% FS ή 0,5% FS (περίοδος < 1kPa)
Συχνότητα απόκρισης	Αναλογική έξοδος ≤ 20Hz, ψηφιακή έξοδος σήματος ≤ 5Hz
Σταθερή απόδοση	±0,3% FS/έτος (περίοδος ≥1kPa) · ±0,5% FS/έτος (περίοδος < 1kPa)
Κλίση θερμοκρασίας	±0,03%FS/°C (περίοδος αντιστάθμισης θερμοκρασίας)
Διαρκής απόδοση	10X106 φορές (κύκλοι από το κάτω έως το πάνω εύρος)
Συνολικό βάρος	Με οθόνη ≈ 150g, χωρίς οθόνη ≈ 130g
Στον βαθμό προστασίας	IP65
Αποφάσεις	Αναλογική έξοδος 0,02% FS, ψηφιακή έξοδος 0,05% FS
Δύναμη εξόδου
Σημείο εξόδου	4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC
Πεδίο τροφοδοσίας	Διάταξη 936VDC,1236VDC
Μέγιστη ισχύς
4 ~ 20mA	≤ 0,02Us ((W)
RS485	≤ 0,015Us ((W)
0·10VDC	≤ 0,015Us ((W)
0 ′5VDC	≤ 0,015Us ((W)
1 ′5VDC	≤ 0,015Us ((W)
Χαρακτηριστικά φορτίου
Τύπος τάσης	≥10kΩ
Τρέχων τύπου	Το φορτίο ≤ {(Us-7.5) ÷0.02}Ω(Us=Τέταξη τροφοδοσίας)
Περιβαλλοντικές συνθήκες
Θέρμανση μέσου	-40·100°C
Θερμοκρασία περιβάλλοντος	-40°85°C
Συνολικό υλικό
περιβλήματα	ΑΒΣ μηχανικών πλαστικών
διάφραγμα	Τσιπ πυριτίου (σε επαφή με το υπό δοκιμή μέσο)
Τύπος πίεσης	Σιλικόνη (επίδραση με το μέσο που πρέπει να μετρηθεί)
Φ6 Πύλη παγόδας	H59 χαλκός (σχέση με το μέσο που πρέπει να μετρηθεί)
Φ8 Πύλη παγόδας	H59 χαλκός (σχέση με το μέσο που πρέπει να μετρηθεί)
Φ6 γρήγορος σύνδεσμος	Νικελωτική επικάλυψη χαλκού (επίδραση με το υπό δοκιμή μέσο)
Φ4 σύνδεσμος γρήγορης βίδες	304 από ανοξείδωτο χάλυβα (σχέση με το μετρούμενο μέσο)
Κεφαλίδα κλειδώματος καλωδίου	Νάιλον (διάμετρος καλωδίου κλειδώματος 5~8mm)

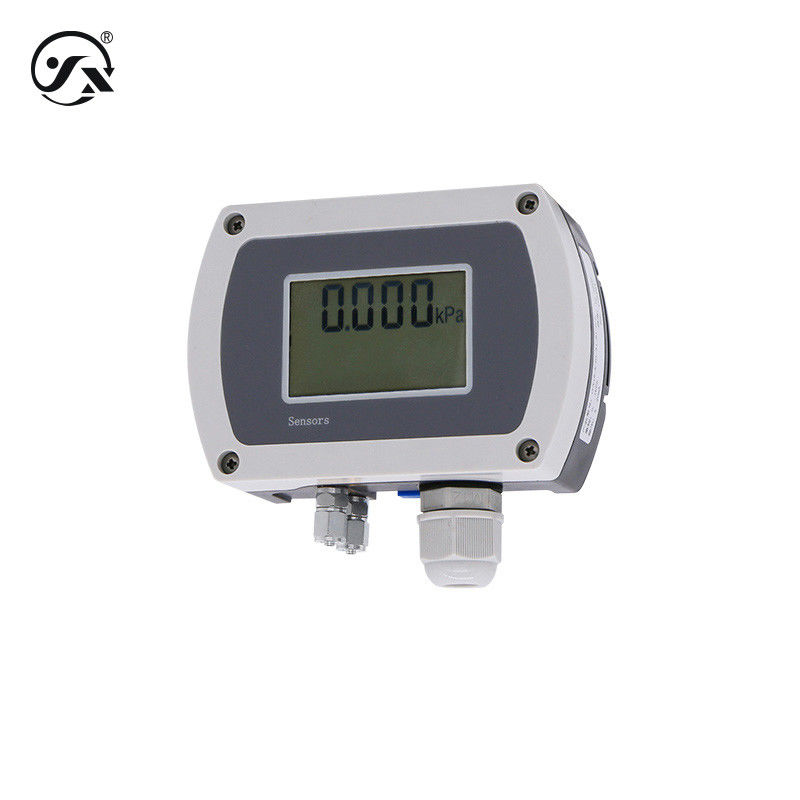

προβολή	Εικονική οθόνη LCD χωρίς φως
Μηχανική σταθερότητα
Σημικές επιδόσεις	10g ((20... 2000Hz) σύμφωνα με το πρότυπο IEC60068-2-6.
Αντοχή σε κρούση	500g/1ms συμμορφώνεται με το πρότυπο IEC60068-2-27
Ηλεκτρική προστασία
Προστασία από βραχυκύκλωμα	διαρκής
Προστασία κατά της αντιπολικότητας	Καμία ζημιά, αλλά δεν λειτουργεί.
Αντίσταση μόνωσης	≥ 100MΩ,500VDC
Δυνατότητα διηλεκτρικής	500VAC
Περιορισμοί παραγωγής
4-20mA	Έκδοση ελάχιστη 4mA και μέγιστη 20mA
RS485	Ελάχιστη απόδοση 0, μέγιστη απόδοση 2000
0 ′5VDC	Ελάχιστη τιμή εξόδου 0VDC, μέγιστη τιμή εξόδου 5VDC
0·10VDC	Ελάχιστη εξόδου 0VDC, μέγιστη εξόδου 10VDC
1 ′5VDC	Ελάχιστο 1VDC εξόδου, μέγιστο 5VDC εξόδου
Προδιαγραφές διεπαφής
Προδιαγραφές διεπαφής	φ6 μύτη παγόδας, φ8 μύτη παγόδας, φ6 γρήγορη διεπαφή, φ4 γρήγορη διεπαφή βίδα

Εγχειρίδιο
Πληροφορίες για το προϊόν -Κινέζικα (ΣΟ)	PDF
Πληροφορίες για το προϊόν - Αγγλικά (EN)	PDF
Επιλογή προϊόντων -Κινέζικα (ΚΟ)	PDF
Επιλογή προϊόντων - Αγγλικά (EN)	PDF
Οδηγίες εγκατάστασης -Κινέζικα (ΣΟ)	PDF
Οδηγίες εγκατάστασης - Αγγλικά (EN)	PDF
Πρωτόκολλο -Κινέζικα (ΣΟ)	PDF
