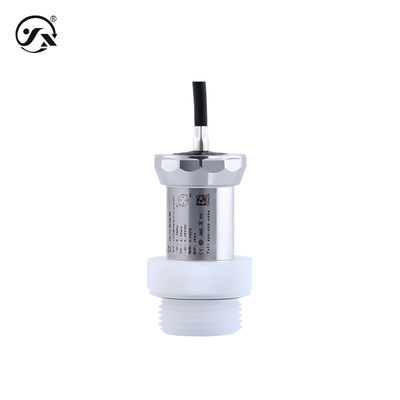

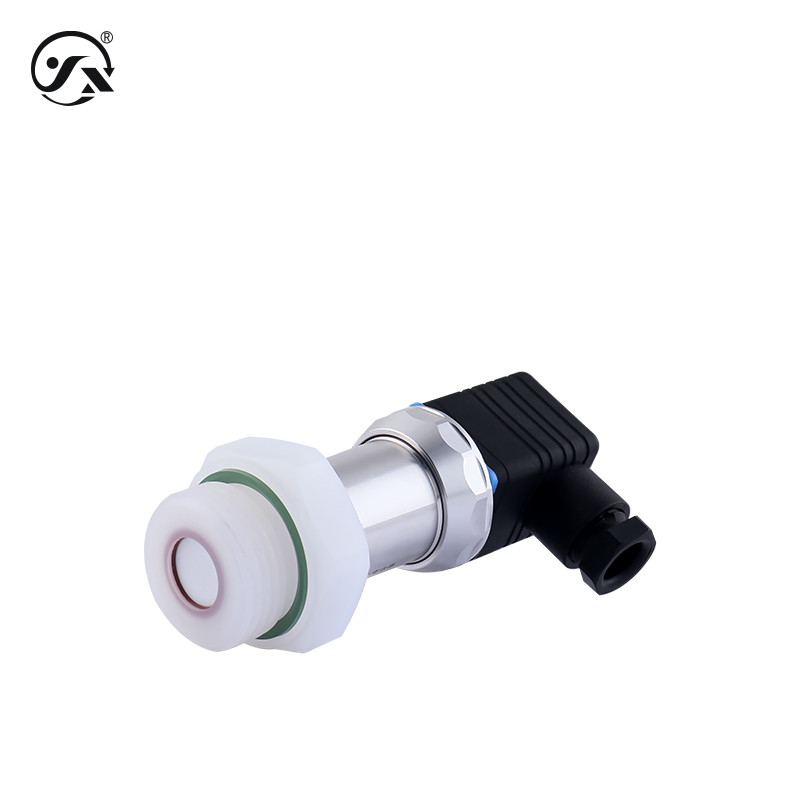

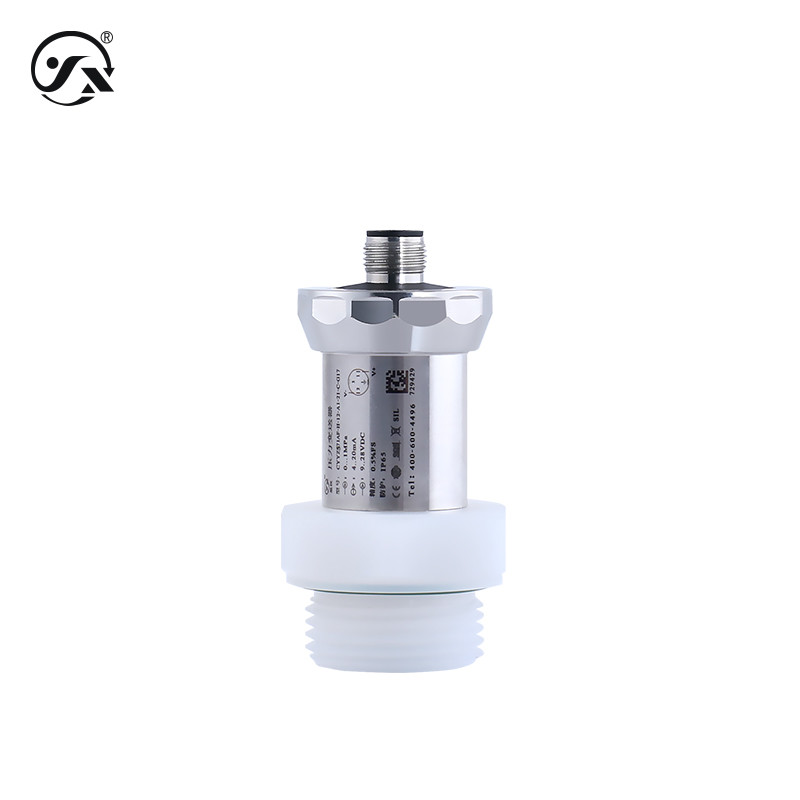

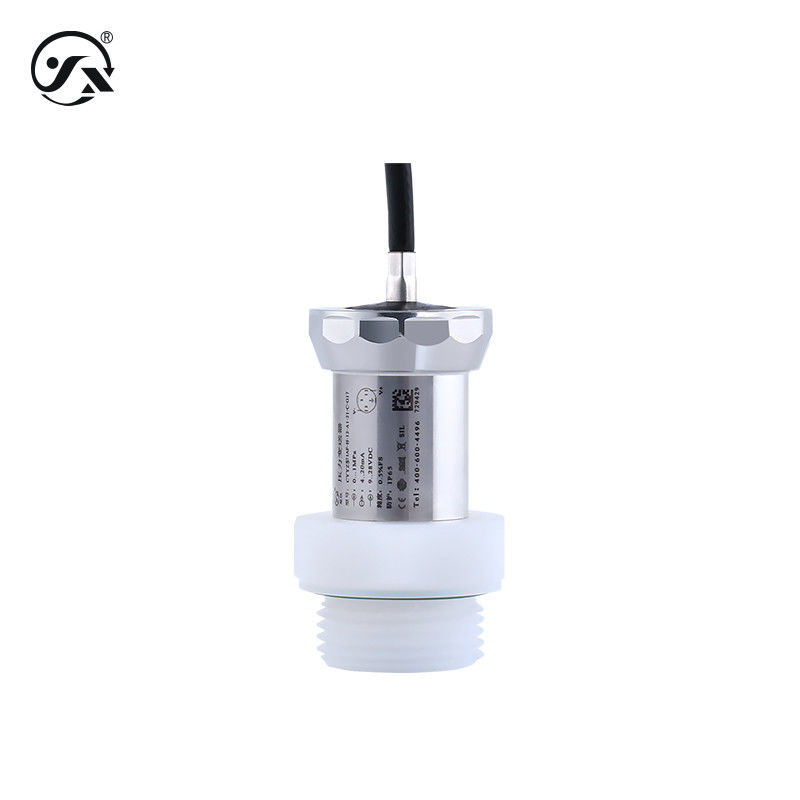

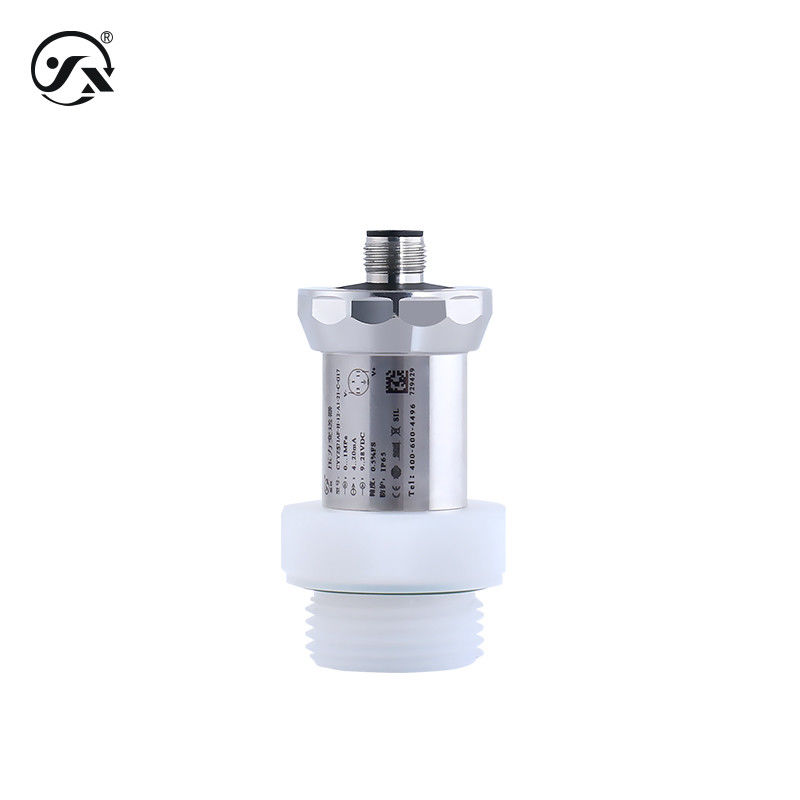

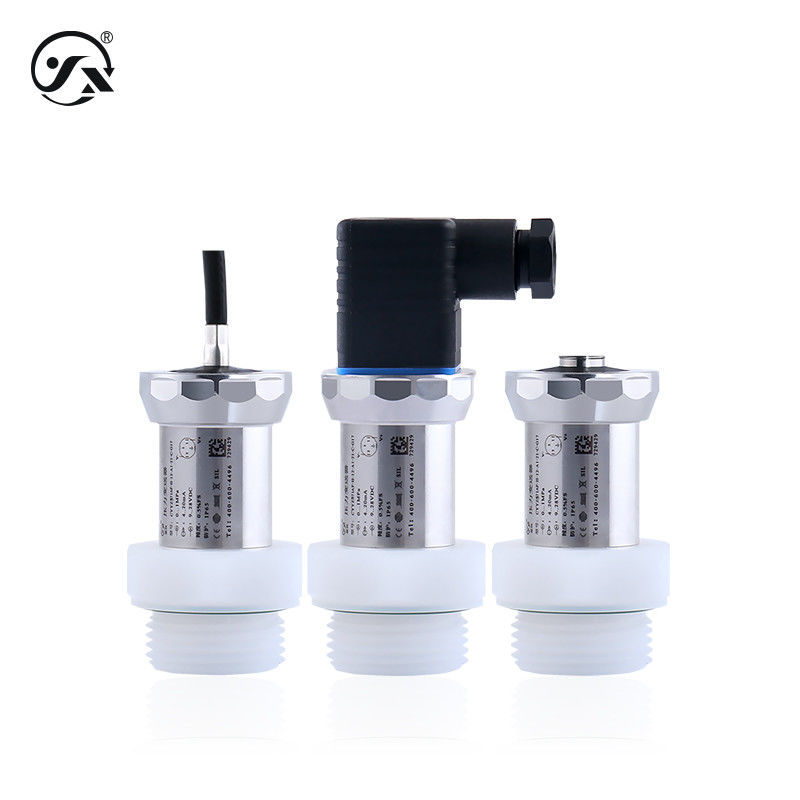

Name: CYYZ571AFY Κεραμικός πυρήνας συμπυκνωτή Αντικροσιόν μεταδότης πίεσης
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CYYZ571AFY
Price: 73.00 USD
Availability: InStock

CYYZ571AFY κεραμικός πυκνωτής αντιβροχυντικός πομπός πίεσης είναι εξοπλισμένος με κεραμικό πυρήνα πυκνωτή, το μέρος σύνδεσης διαδικασίας είναι κατασκευασμένο από υλικό PVDF, διάφραγμα βυθισμένο σχέδιο,κατάλληλο για τη μέτρηση διαβρωτικών αερίωνΈχει ανθεκτικότητα σε αέρια, υγρά, υγρά ή μέσα με σωματίδια και έχει ανθεκτικότητα σε μαχαιριές, αντι-αμβλύνσεις, υψηλή ακρίβεια, αντοχή σε υψηλή πίεση, αντοχή σε κενό και άλλα χαρακτηριστικά.Με λειτουργία ανθεκτικότητας σε έκρηξη προαιρετική.

Μέσο μέτρησης	Αέριο, υγρό ή υγρό (συμβατό με υλικά επαφής)
Πεδίο πίεσης	-0,1 ∆0 ∆2 MPa (βλέπε πίνακα επιλογής εύρους για λεπτομέρειες)
Τρόπος πίεσης	Πίεση μετρητή, απόλυτη πίεση, αρνητική πίεση
Μέση θερμοκρασία	-40°85°C
Χρόνος σύνδεσης	20 ms
Σταθερή απόδοση	±0,1% FS/έτος
Κλίση θερμοκρασίας	±0,01%FS/°C (μέσα στο εύρος αντιστάθμισης θερμοκρασίας) ±0,05%FS/°C (έξω από το εύρος αντιστάθμισης θερμοκρασίας)
Αντιστάθμιση θερμοκρασίας	-20°80°C
Τύπος ανθεκτικός σε έκρηξη	Εσωτερικά ασφαλής Ex ia IIC T6 Ga (μόνο έξοδος 20mA)
Επίπεδο προστασίας	IP65 Σημείωση: Το ανωτέρω επίπεδο προστασίας αναφέρεται στο επίπεδο που επιτυγχάνεται μετά την ολοκλήρωση της ηλεκτρικής σύνδεσης.
Επίπεδο ακρίβειας	00,1% FS, 0,25% FS
Συχνότητα απόκρισης	Ηλεκτρονικό σήμα ≤ 5Hz
Απόφαση	Αναλογική έξοδος 0,01% FS, ψηφιακή έξοδος 0,05% FS
Συνολικό βάρος	≈ 185 γραμμάρια
Ηλεκτρική παροχή εξόδου
4·20mA	9·28VDC, 15·24VDC (εσωτερικά ασφαλής)
RS485	9·28VDC
0·10VDC	15 ~ 28VDC
0 ′5VDC	9·28VDC
1 ′5VDC	9·28VDC
Μέγιστη ισχύς
4·20mA	≤ 0,02Us ((W)
RS485	≤ 0,015Us ((W)
0·10VDC	≤ 0,008Us ((W)
0 ′5VDC	≤ 0,008Us ((W)
1 ′5VDC	≤ 0,008Us ((W)
Χαρακτηριστικά φορτίου
Τύπος τάσης	≥10kΩ
Τύπος ισχύος	Φορτίο ≤{(Us-7.5) ÷0.02}Ω
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος	-40°85°C
Ενυδάτωση περιβάλλοντος	0%~95%RH (χωρίς συμπύκνωση, χωρίς συμπύκνωση)
Υπερβολική πίεση και έκρηξη
Πίεση υπερφόρτωσης	0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 2.67MPa
Πίεση εκρήξεως	0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 4MPa
Συνολικό υλικό
Διαφράγμα	Κηραμική Al2O3 (συναντώντας το μετρούμενο μέσο)
Σύνδεση διαδικασίας	Φθοριούχο πολυβινυλιδενίου PVDF (σε επαφή με το μέσο μέτρησης)
κέλυφος	304 από ανοξείδωτο χάλυβα
Σφραγίδα πυρήνα	Βλέπε το διάγραμμα πίεσης και διάσπασης (συναντήσεις με το μέσο μέτρησης)
Κύκλος ΕΠ	Καουτσούκ φθορίου
Σύνδεσμος Hirschmann	ΑΒΣ μηχανικών πλαστικών
Μηχανική σταθερότητα
Αντίσταση σε δονήσεις	10g (20...2000Hz) σύμφωνα με το πρότυπο IEC60068-2-6.
Αντοχή σε κρούση	500g/ms Συμμόρφωση με το πρότυπο IEC60068-2-27
Ηλεκτρική προστασία
Προστασία από βραχυκύκλωμα	μόνιμη
Προστασία αντίστροφης πολικότητας	Καμία ζημιά, αλλά δεν λειτουργεί.
Αντίσταση μόνωσης	≥ 100MΩ 500VDC
Δυνατότητα διηλεκτρικής	500VAC
Περιορισμός παραγωγής
4·20mA	4mA ~ 20mA
RS485	0~2000
0·10VDC	0.001VDC~10VDC
0 ′5VDC	0.001VDC ~ 5VDC
1 ′5VDC	0.001VDC ~ 5VDC

Εγχειρίδιο
Πληροφορίες για το προϊόν	PDF
Πληροφορίες για το προϊόν	PDF
Επιλογή προϊόντος (ΚΕ)	PDF
Επιλογή προϊόντος ινδικά (EN)	PDF
Οδηγίες εγκατάστασης ινδικά (ΣΟ)	PDF
Οδηγίες εγκατάστασης	PDF
Περιγραφή του πρωτοκόλλου	PDF
Περιγραφή του πρωτοκόλλου ινδικά (EN)	PDF

ετικέτα:

Τόπος καταγωγής:	Κίνα
Μάρκα:	star meter
Αριθμό μοντέλου:	CYYZ571AFY
