Ο κεντρικός αισθητήρας υιοθετεί κεραμικό στοιχείο μέτρησης χωρητικότητας,και το υγρό-συνδετικό μέρος του πυρήνα είναι κατασκευασμένο από κεραμικό υλικό, το οποίο το καθιστά χαρακτηριστικό με anti-poke touch, ανθεκτικό στη διάβρωση, υψηλή ακρίβεια, υψηλή σταθερότητα, αντοχή σε υψηλή πίεση, αντοχή στο κενό, κλπ. Μπορεί να μετρήσει αέρια, υγρά,υγρό ή μέσο με σωματίδια. Μπορεί να μετρήσει αέριο, υγρό, υγρό ή μέσο με σωματίδια. Το επίπεδο προστασίας φτάνει το IP69K για να ανταποκριθεί στις συνθήκες ξεπλύματος. Η λειτουργία ανθεκτικής έκρηξης είναι προαιρετική.

Μέσο μέτρησης	Αέριο, υγρό ή υγρό (συμβατό με υλικά επαφής)
Πεδίο πίεσης	-0,1 ∆0 ∆2 MPa (βλέπε πίνακα επιλογής εύρους για λεπτομέρειες)
Τρόπος πίεσης	Πίεση μετρητή, απόλυτη πίεση, αρνητική πίεση
Μέση θερμοκρασία	-40°85°C
Χρόνος σύνδεσης	20 ms
Σταθερή απόδοση	±0,1% FS/έτος
Κλίση θερμοκρασίας	±0,01%FS/°C (μέσα στο εύρος αντιστάθμισης θερμοκρασίας) ±0,05%FS/°C (έξω από το εύρος αντιστάθμισης θερμοκρασίας)
Αντιστάθμιση θερμοκρασίας	-20°80°C
Τύπος ανθεκτικός σε έκρηξη	Εσωτερικά ασφαλής Ex ia IIC T6 Ga (μόνο έξοδος 20mA)
Επίπεδο προστασίας	Διάκριση IP69K Σημείωση: Το ανωτέρω επίπεδο προστασίας αναφέρεται στο επίπεδο που επιτυγχάνεται μετά την ολοκλήρωση της ηλεκτρικής σύνδεσης.
Επίπεδο ακρίβειας	00,1% FS, 0,25% FS
Συχνότητα απόκρισης	Ηλεκτρονικό σήμα ≤ 5Hz
Απόφαση	Αναλογική έξοδος 0,01% FS, ψηφιακή έξοδος 0,05% FS
Συνολικό βάρος	≈230 γραμμάρια
Ηλεκτρική παροχή εξόδου
4·20mA	9·28VDC, 15·24VDC (εσωτερικά ασφαλής)
RS485	9·28VDC
0·10VDC	15 ~ 28VDC
0 ′5VDC	9·28VDC
1 ′5VDC	9·28VDC
Μέγιστη ισχύς
4·20mA	≤ 0,02Us ((W)
RS485	≤ 0,015Us ((W)
0·10VDC	≤ 0,008Us ((W)
0 ′5VDC	≤ 0,008Us ((W)
1 ′5VDC	≤ 0,008Us ((W)
Χαρακτηριστικά φορτίου
Τύπος τάσης	≥10kΩ
Τύπος ισχύος	Φορτίο ≤{(Us-7.5) ÷0.02}Ω
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος	-40°85°C
Ενυδάτωση περιβάλλοντος	0%~95%RH (χωρίς συμπύκνωση και χωρίς συμπύκνωση)
Υπερβολική πίεση και έκρηξη
Πίεση υπερφόρτωσης	0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 2.67MPa
Πίεση εκρήξεως	0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 4MPa
Συνολικό υλικό
Διαφράγμα	Κηραμική Al2O3 (συναντώντας το μετρούμενο μέσο)
Σύνδεση διαδικασίας	316L από ανοξείδωτο χάλυβα (σε επαφή με το μέσο μέτρησης)
κέλυφος	316L από ανοξείδωτο χάλυβα
Σφραγίδα πυρήνα	Βλέπε το διάγραμμα πίεσης και διάσπασης (συναντήσεις με το μέσο μέτρησης)
Ο-Ring	Καουτσούκ σιλικόνης (που έρχεται σε επαφή με το μέσο μέτρησης)
Κύκλος ΕΠ	Καουτσούκ φθορίου
Μηχανική σταθερότητα
Αντίσταση σε δονήσεις	10g (20...2000Hz) σύμφωνα με το πρότυπο IEC60068-2-6.
Αντοχή σε κρούση	500g/ms Συμμόρφωση με το πρότυπο IEC60068-2-27
Ηλεκτρική προστασία
Προστασία από βραχυκύκλωμα	μόνιμη
Προστασία αντίστροφης πολικότητας	Καμία ζημιά, αλλά δεν λειτουργεί.
Αντίσταση μόνωσης	≥ 100MΩ 500VDC
Δυνατότητα διηλεκτρικής	500VAC
Περιορισμός παραγωγής
4·20mA	4mA ~ 20mA
RS485	0~2000
0·10VDC	0.001VDC~10VDC
0 ′5VDC	0.001VDC ~ 5VDC
1 ′5VDC	0.001VDC ~ 5VDC

Εγχειρίδιο
Πληροφορίες για το προϊόν	PDF
Πληροφορίες για το προϊόν	PDF
Επιλογή προϊόντος (ΚΕ)	PDF
Επιλογή προϊόντος ινδικά (EN)	PDF
Οδηγίες εγκατάστασης ινδικά (ΣΟ)	PDF
Οδηγίες εγκατάστασης	PDF
Περιγραφή του πρωτοκόλλου	PDF
Περιγραφή του πρωτοκόλλου ινδικά (EN)	PDF

ετικέτα:

Τόπος καταγωγής:	Κίνα
Μάρκα:	star meter
Αριθμό μοντέλου:	CYYZ566EY

	Star Sensor Manufacturing Co., Ltd
	Διεύθυνση: κτίριο 20, Tianshan International, Yanjiao Economic Development Zone, πόλη Sanhe, πόλη Langfang, επαρχία Hebei
	852-9501-9383
	star_meter@yahoo.com

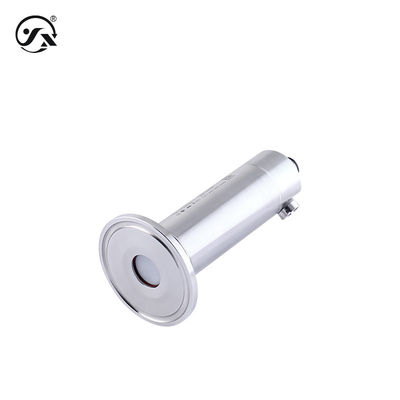

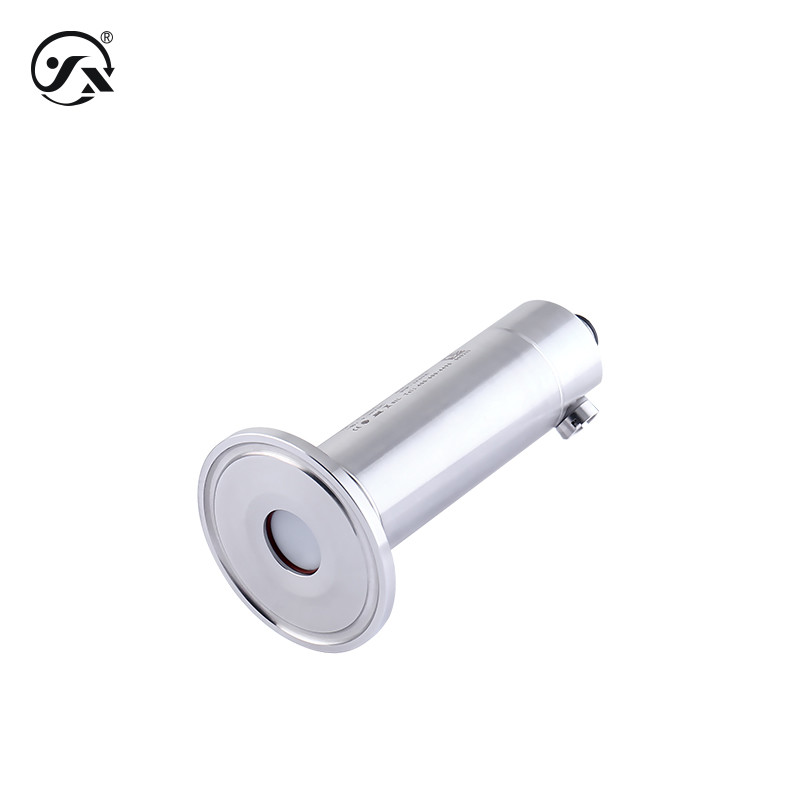

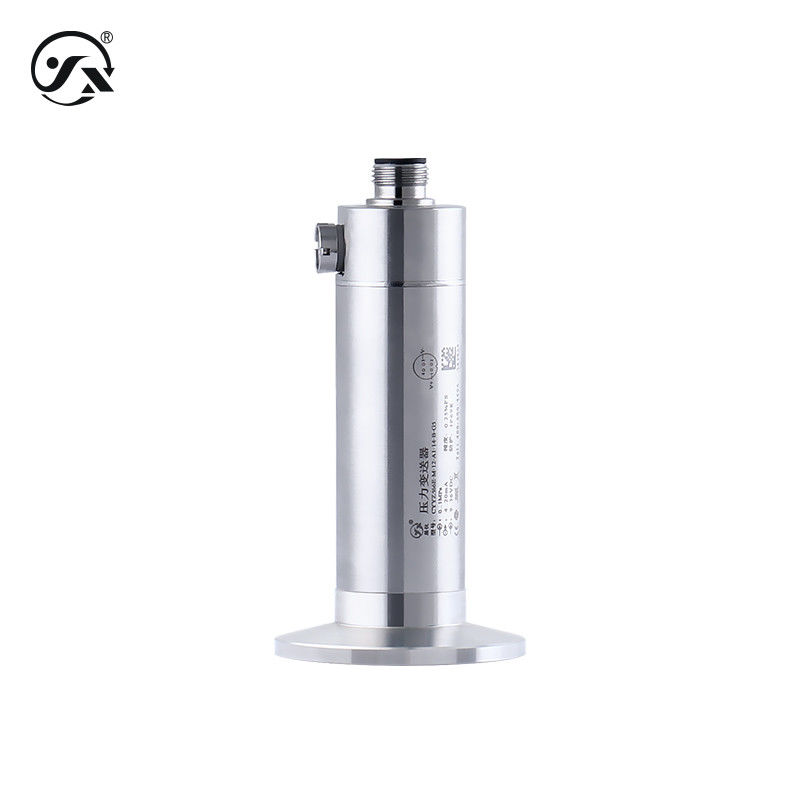

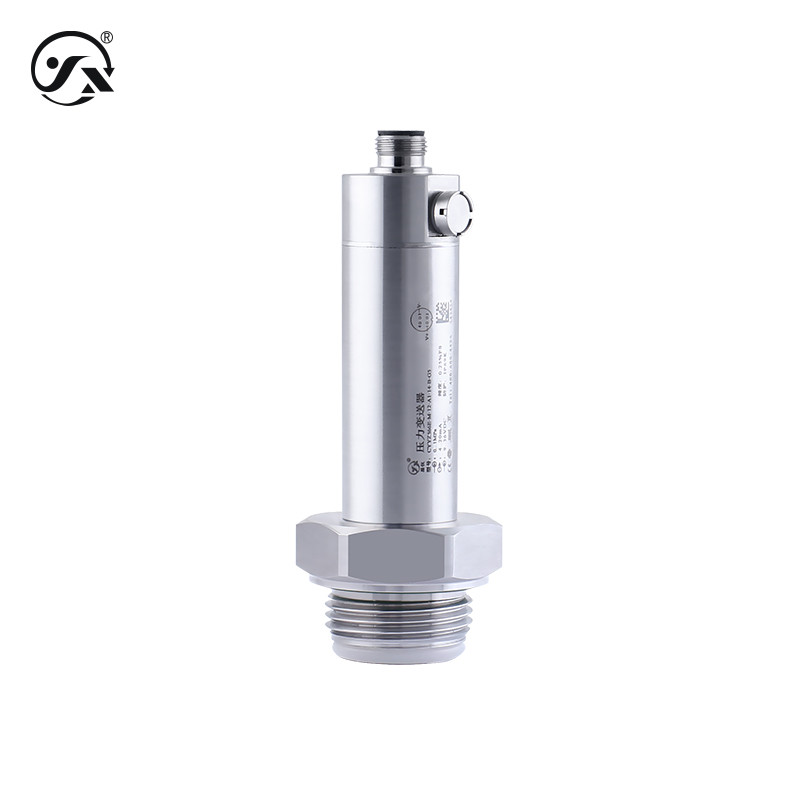

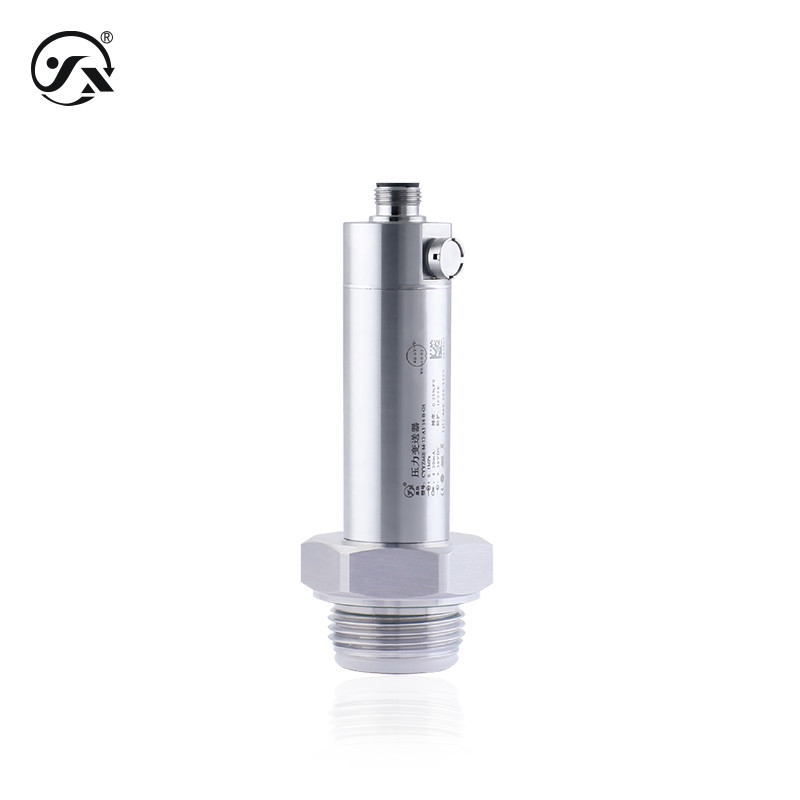

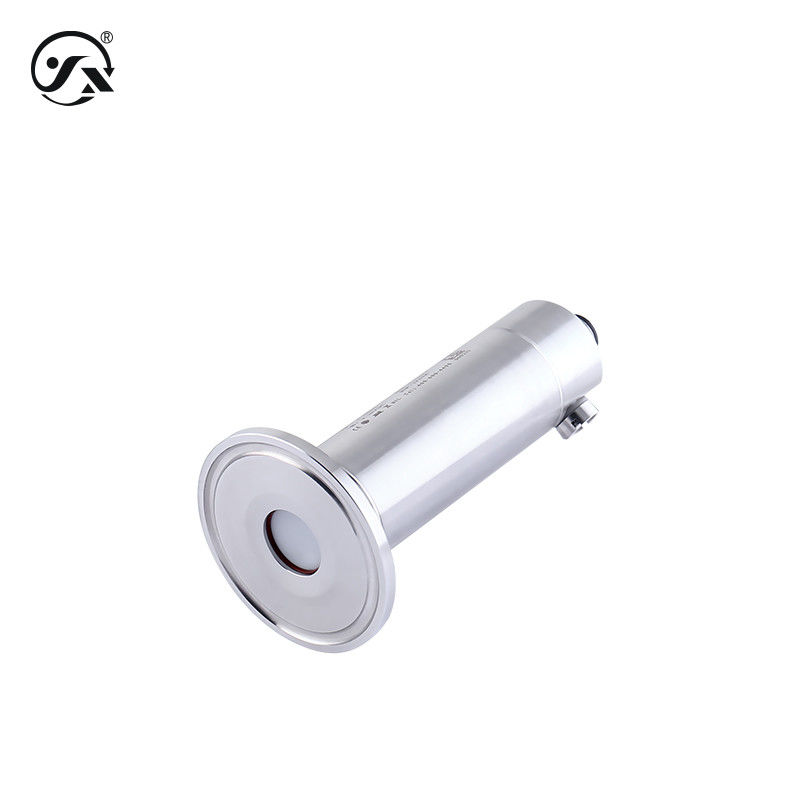

CYYZ566EY Κεραμικός συμπυκνωτής Υγιεινός αισθητήρας μεταφοράς πίεσης
