Name: CYYZ571AY Αντικροτοριακός πομπός πίεσης με σύνδεση διαδικασίας PVDF
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CYYZ571AY
Price: 73.00 USD
Availability: InStock

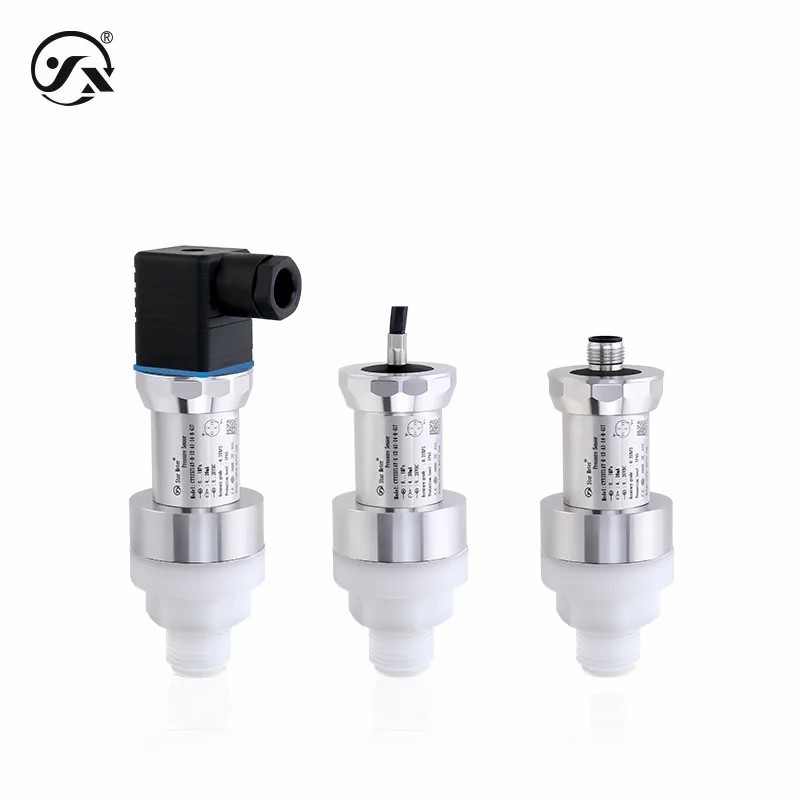

CYYZ571AY Αντικροτοριακός πομπός πίεσης με σύνδεση διαδικασίας PVDF

CYYZ571AY Anti Corrosion Pressure Transmitter with PVDF process connection

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	Star merter
Αριθμό μοντέλου:	CYYZ571AY

Επικοινωνήστε

Πεδίο:

-0,1~0~7MPa (βλέπε πίνακα επιλογής εύρους για λεπτομέρειες)

Αποδόσεις:

4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC

Ηλεκτρική τροφοδοσία:

9 ~ 28VDC, 15 ~ 28VDC, 15 ~ 24VDC

Ακριβότητα:

00,1% FS, 0,25% FS

Επισημαίνω:

Μεταβιβαστής πίεσης κατά της διάβρωσης

Σύνδεση διεργασίας PVDF Μεταδότης πίεσης

Ο αντιασβρωτικός πομπός πίεσης CYYZ571AY είναι εξοπλισμένος με κεραμικό πυρήνα πυκνωτή και το τμήμα σύνδεσής του κατασκευάζεται από υλικό PVDF,που είναι κατάλληλο για τη μέτρηση διαβρωτικών αερίων ή υγρών, και έχει τα χαρακτηριστικά της υψηλής ακρίβειας, αντοχής σε υψηλή πίεση και αντοχή στο κενό.

Βασικές παραμέτρους
Μέσο μέτρησης	υγρό ή αέριο (συμβατό με υλικά επαφής)
Πεδίο πίεσης	-0,1 ∆0 ∆7 MPa (βλέπε πίνακα επιλογής εύρους για λεπτομέρειες)
Τρόπος πίεσης	Πίεση μετρητή, απόλυτη πίεση, αρνητική πίεση
Μέση θερμοκρασία	-40°85°C
Χρόνος σύνδεσης	20 ms
Σταθερή τάξη = info απόδοση	±0,1% FS/έτος
Κλίση θερμοκρασίας	±0,01%FS/°C (μέσα στο εύρος αντιστάθμισης θερμοκρασίας) ±0,05%FS/°C (έξω από το εύρος αντιστάθμισης θερμοκρασίας)
Αντιστάθμιση θερμοκρασίας	-20°80°C
Τύπος ανθεκτικός σε έκρηξη	Εξουσιαστικά ασφαλής Ex ia IIC T6 Ga (μόνο έξοδος 20mA)
Επίπεδο προστασίας	IP65 Σημείωση/Το ανωτέρω επίπεδο προστασίας αναφέρεται στο επίπεδο που επιτυγχάνεται μετά την ολοκλήρωση της ηλεκτρικής σύνδεσης.
Επίπεδο ακρίβειας	00,1% FS, 0,25% FS
Συχνότητα απόκρισης	Ηλεκτρονικό σήμα ≤ 5Hz
Απόφαση	Αναλογική έξοδος 0,01% FS, ψηφιακή έξοδος 0,05% FS
Συνολικό βάρος	≈ 381g
Χαρακτηριστικά φορτίου
Τύπος τάσης	≥10kΩ
Τύπος ισχύος	Δυναμικό ≤{(Us-12)÷0.02}Ω (Us=η τάση τροφοδοσίας)
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος	-40°85°C
Ενυδάτωση περιβάλλοντος	0%~95%RH (χωρίς συμπύκνωση και χωρίς συμπύκνωση)
Υπερβολική πίεση και έκρηξη
Πίεση υπερφόρτωσης	0.2MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 7MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa
Πίεση εκρήξεως	0.3MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 8MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa
Συνολικό υλικό
Διαφράγμα	Κεραμική (συναντώντας το μέσο μέτρησης)
Σύνδεση διαδικασίας	Φθοριούχο πολυβινυλιδενίου PVDF (σε επαφή με το μέσο μέτρησης)
κέλυφος	304 από ανοξείδωτο χάλυβα
Σφραγίδα πυρήνα	Βλέπε το διάγραμμα πίεσης και διάσπασης (συναντήσεις με το μέσο μέτρησης)
Κύκλος ΕΠ	Καουτσούκ φθορίου
Σύνδεσμος Hirschmann	ΑΒΣ μηχανικών πλαστικών
Μηχανική σταθερότητα
Αντίσταση σε δονήσεις	10g (20...2000Hz) σύμφωνα με το πρότυπο IEC60068-2-6.
Αντοχή σε κρούση	500g/ms, σύμφωνα με το πρότυπο IEC60068-2-27
Ηλεκτρική προστασία
Προστασία από βραχυκύκλωμα	μόνιμη
Προστασία αντίστροφης πολικότητας	Καμία ζημιά, αλλά δεν λειτουργεί.
Αντίσταση μόνωσης	≥ 100MΩ 500VDC
Δυνατότητα διηλεκτρικής	500VAC
Περιορισμός παραγωγής
4-20mA	4mA ~ 20mA
RS485	0~2000
0·10VDC	0.001VDC~10VDC
0 ′5VDC	0.001VDC ~ 5VDC
1 ′5VDC	0.001VDC ~ 5VDC

Εγχειρίδιο
Πληροφορίες για το προϊόν	PDF
Πληροφορίες για το προϊόν	PDF
Επιλογή προϊόντος (ΚΕ)	PDF
Επιλογή προϊόντος ινδικά (EN)	PDF
Οδηγίες εγκατάστασης ινδικά (ΣΟ)	PDF
Οδηγίες εγκατάστασης	PDF
Περιγραφή του πρωτοκόλλου	PDF
Περιγραφή του πρωτοκόλλου ινδικά (EN)	PDF
