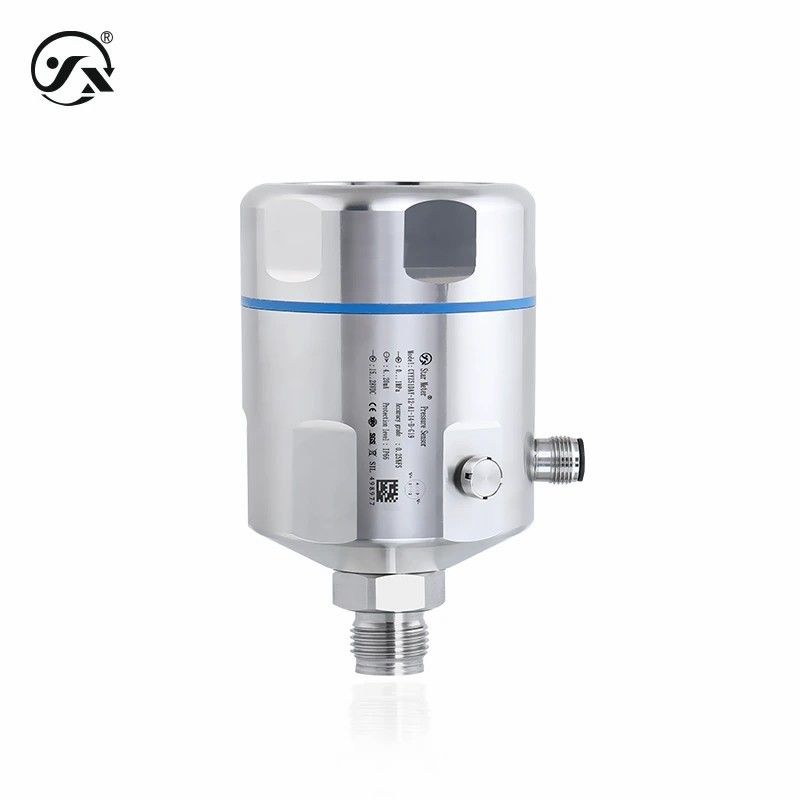

Οι διαβιβαστές πίεσης επίπεδης ταινίας CYYZ51DAY είναι σχεδιασμένοι για τη μέτρηση ιξώδους ή κολλοειδούς μέσων.και διαθέτει δύο λειτουργίες ανθεκτικότητας σε έκρηξη, εγγενώς ασφαλούς τύπου και εγγενώς ασφαλούς τύπου σκόνης, και μπορεί επίσης να επιλέξει την επικοινωνία με το πρωτόκολλο HART, το οποίο είναι οικονομικά αποδοτικό.

Βασικές παραμέτρους
Μέσο μέτρησης	Υγρά, υγρά, αέρια (συμβατά με υλικά επαφής)
Πεδίο πίεσης	-100kPa06MPa (βλέπε πίνακα επιλογής εύρους για λεπτομέρειες)
Τρόπος πίεσης	Πίεση μετρητή, απόλυτη πίεση, αρνητική πίεση
Μέση θερμοκρασία	-40°85°C
Χρόνος σύνδεσης	20 ms
Σταθερή τάξη = info απόδοση	±0,1% FS/έτος
Κλίση θερμοκρασίας	±0,01%FS/°C (μέσα στο εύρος αντιστάθμισης θερμοκρασίας) ±0,05%FS/°C (έξω από το εύρος αντιστάθμισης θερμοκρασίας)
Τύπος ανθεκτικός σε έκρηξη	Τύπος εγγενώς ασφαλής Ex iaII CT6 Ga (μόνο έξοδος 420mA/420mAHART) Τύπος ουσιαστικά ασφαλής σκόνης Ex iaD 20 T80°C (μόνο 4 ̇20mA/4 ̇20mAHART) Σημείωση/εσωτερικά ασφαλές πρέπει να τροφοδοτείται από φράγμα ασφαλείας ή εσωτερικά ασφαλές τροφοδοτικό
Επίπεδο προστασίας	Διάκριση IP66 Σημείωση/Το ανωτέρω επίπεδο προστασίας αναφέρεται στο επίπεδο που επιτυγχάνεται μετά την ολοκλήρωση της ηλεκτρικής σύνδεσης.
Διαρκής απόδοση	1X106 φορές (αριθμός κύκλων από το κατώτερο όριο στο ανώτερο όριο)
Συχνότητα απόκρισης	Ηλεκτρονική σήμανση
Συνολικό βάρος	≈1kg
Απόφαση	Αναλογική έξοδος 0,01% FS, ψηφιακή έξοδος 0,05% FS
Μέγιστη ισχύς	≤ 0,02Us ((W)
Χαρακτηριστικά φορτίου
Τύπος τάσης	≥10kΩ
Τύπος ισχύος	Δυναμικό ≤{(Us-12)÷0.02}Ω (Us=η τάση τροφοδοσίας)
Τύπος ρεύματος HART	Δυναμικό ≤{(Us-12)÷0.02}Ω (Us=η τάση τροφοδοσίας)
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος	-40°85°C
Ενυδάτωση περιβάλλοντος	0%~95%RH (χωρίς συμπύκνωση και χωρίς συμπύκνωση)
Υπερβολική πίεση και έκρηξη
Πίεση υπερφόρτωσης	300%FS, 200%FS, 200%FS, 200%FS, 150%FS, 150%FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa, 1,2MPa, 2MPa, 3MPa, 5MPa
Πίεση εκρήξεως	600%FS, 500%FS, 500%FS, 400%FS, 400%FS, 300%FS, 20kPa, 200kPa, 600kPa, 900kPa, 1,25MPa, 2MPa, 3MPa, 5MPa, 9MPa, 12,5MPa
Συνολικό υλικό
Διαφράγμα	316L από ανοξείδωτο χάλυβα (σε επαφή με το μέσο μέτρησης)
Σύνδεση διαδικασίας	304 από ανοξείδωτο χάλυβα (σε επαφή με το μέσο μέτρησης)
κέλυφος	304 από ανοξείδωτο χάλυβα
Σφραγίδα πυρήνα	Βλέπε το διάγραμμα πίεσης και διάσπασης (συναντήσεις με το μέσο μέτρησης)
Σφραγίδες νήματος	Καουτσούκ φθορίου
Παράθυρο προβολής	≈6mm ανθεκτικό σε έκρηξη γυαλί
Μηχανική σταθερότητα
Αντίσταση σε δονήσεις	10g (20...2000Hz) σύμφωνα με το πρότυπο IEC60068-2-6.
Αντοχή σε κρούση	500g/ms σύμφωνα με το πρότυπο IEC60068-2-27
Ηλεκτρική προστασία
Προστασία από βραχυκύκλωμα	μόνιμη
Προστασία αντίστροφης πολικότητας	Καμία ζημιά, αλλά δεν λειτουργεί.
Αντίσταση μόνωσης	≥ 100MΩ500VDC
Δυνατότητα διηλεκτρικής	500VAC
Περιορισμός παραγωγής
4-20mA	4mA ~ 20mA
RS485	0~2000
0·10VDC	0.001VDC~10VDC
0 ′5VDC	0.001VDC ~ 5VDC
1 ′5VDC	0.001VDC ~ 5VDC
4-20mAHART	3.8mA ~ 22mA

Εγχειρίδιο
Πληροφορίες για το προϊόν	PDF
Πληροφορίες για το προϊόν	PDF
Επιλογή προϊόντος (ΚΕ)	PDF
Επιλογή προϊόντος ινδικά (EN)	PDF
Οδηγίες εγκατάστασης ινδικά (ΣΟ)	PDF
Οδηγίες εγκατάστασης	PDF
Περιγραφή του πρωτοκόλλου	PDF
Περιγραφή του πρωτοκόλλου ινδικά (EN)	PDF

ετικέτα:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Star merter
Αριθμό μοντέλου:	CYYZ51ΗΜΕΡΑ
