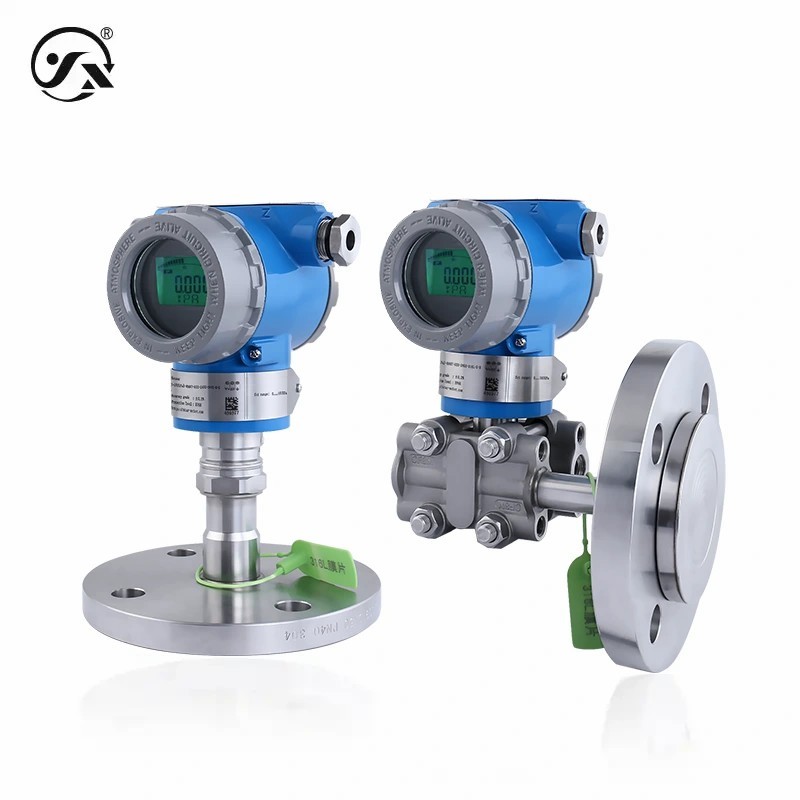

Ο μονοκρυσταλλικός πομπός μετάδοσης πίεσης μονοκρυσταλλικού πυριτίου CYYZ3051DAY χρησιμοποιεί τεχνολογία αντηχούς αισθητήρα μονοκρυσταλλικού πυριτίου.Η δομή του με μία φλάντσα επιτυγχάνει μηχανική μόνωση και θερμική μόνωση, και μπορεί να αντιμετωπίσει πολύπλοκα διαβρωτικά μέσα, μέσα υψηλής θερμοκρασίας και άλλα μέρη. Κατάλληλο για τη μέτρηση της πίεσης υγρών, αερίων ή ατμών.Τύπος εγγενώς ασφαλής, αμυδρότητα, πυρόστατος τύπος και πυρόστατος τύπος σκόνης.

Βασικές παραμέτρους
Μέσο μέτρησης	υγρό ή αέριο (συμβατό με υλικά επαφής)
τύπος πίεσης	Απόλυτη πίεση, πίεση μετρητή
Μέση θερμοκρασία	-40 ∼ 110 °C
σήμα εξόδου	4-20mA πρωτόκολλο HART
Πεδίο τροφοδοσίας	1232VDC, 1524VDC (μόνο εγγενώς ασφαλείς και ανθεκτικοί σε έκρηξη)
Μέγιστη ισχύς	≤ 0,02Us ((W)
χρόνος σύνδεσης	20 ms
Σταθερή απόδοση	± 0,05%URL/έτος
Επίπεδο ανθεκτικότητας σε έκρηξη	Τύπος ανθεκτικός στις εκρήξεις Ex d II C T6 Gb Τύπος σκόνης ανθεκτικής σε έκρηξη Ex tb IIIC T80°C Db Τύπος εγγενώς ασφαλής Ex ia IIC T6 Ga σκόνη εγγενώς ασφαλής τύπου Ex ia IIIC T200 80°C Da Σημείωση: Η εγγενής ασφάλεια πρέπει να διέρχεται από ένα φράγμα ασφαλείας ή από εγγενώς ασφαλές τροφοδοτικό που τροφοδοτείται από
Επίπεδο προστασίας	Διάκριση IP66 Σημείωση: Το ανωτέρω επίπεδο προστασίας αναφέρεται στο επίπεδο που επιτυγχάνεται μετά την ολοκλήρωση της ηλεκτρικής σύνδεσης.
συχνότητα απόκρισης	Ο σταθερός χρόνου είναι ρυθμιζόμενος, με αυξήσεις 0,1 δευτερολέπτων, από 32 δευτερόλεπτα.
Χαρακτηριστικά φορτίου
Τύπος ρεύματος HART	Δυναμικό ≤{(Us-12)÷0.02}Ω (Us=η τάση τροφοδοσίας)
περιβαλλοντικές συνθήκες
Χωρίς οθόνη LCD υγρών κρυστάλλων θερμοκρασία περιβάλλοντος	-40°85°C
Με οθόνη LCD θερμοκρασίας περιβάλλοντος	-20°70°C
υγρασία περιβάλλοντος	0%~95%RH (χωρίς συμπύκνωση, χωρίς συμπύκνωση)
Συνολικό υλικό
Διαφράγμα	316L από ανοξείδωτο χάλυβα/Hastelloy C/τάνταλλο (σχέση με το μέσο μέτρησης)
φλέγγι	Ατσάλι από ανοξείδωτο χάλυβα 304/316L
Κλειδί συμπίεσης	304 από ανοξείδωτο χάλυβα (μόνο τύπου πλευρικής τοποθέτησης)
Υγρά πλήρωσης	Σιλικόνερο, υψηλής θερμοκρασίας σιλικόνερο, ορυκτό λάδι, φθόριο λάδι
μπουλόνι	304 από ανοξείδωτο χάλυβα (μόνο τύπου πλευρικής τοποθέτησης)
περίπτωση	Αλουμίνιο χύτευσης
παράθυρο προβολής	≈6mm ανθεκτικό σε έκρηξη γυαλί
μηχανική σταθερότητα
Δυναμικότητα κατά των δονήσεων	10g ((20...2000Hz) συμμορφώνεται με το πρότυπο IEC60068-2-6
Αντοχή σε κρούση	500g/ms συμμορφώνεται με το πρότυπο IEC60068-2-27
ηλεκτρική προστασία
Προστασία από βραχυκύκλωμα	μόνιμη
Προστασία αντίστροφης πολικότητας	Δεν έχει βλάβη, αλλά δεν λειτουργεί.
Αντίσταση μόνωσης	≥ 100MΩ 500VDC
Δυνατότητα διηλεκτρικής	500VAC
Περιορισμοί παραγωγής
Ελάχιστη απόδοση	30,8mA
Μέγιστη απόδοση	22mA

Εγχειρίδιο
Πληροφορίες για το προϊόν	PDF
Πληροφορίες για το προϊόν	PDF
Επιλογή προϊόντος (ΚΕ)	PDF
Επιλογή προϊόντος ινδικά (EN)	PDF
Οδηγίες εγκατάστασης ινδικά (ΣΟ)	PDF
Οδηγίες εγκατάστασης	PDF
Οδηγίες χειρισμού με κουμπί ινδικά (ΣΟ)	PDF
Οδηγίες λειτουργίας με το κουμπί ινδικά	PDF

ετικέτα:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Star merter
Αριθμό μοντέλου:	CYYZ3051Ημέρα

Ποσότητα παραγγελίας min:	1pc
Τιμή:	negotiable
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	30000 τεμάχια/μήνα

Πεδίο:	0~10kPa~3MPa	Αποδόσεις:	4 ~ 20mA HART
Ηλεκτρική τροφοδοσία:	12~32VDC, 15~24VDC	Ακριβότητα:	±0,2% SPAN, ±0,5% SPAN
Ονομασία:	Αισθητήρας μεταδότης πίεσης
