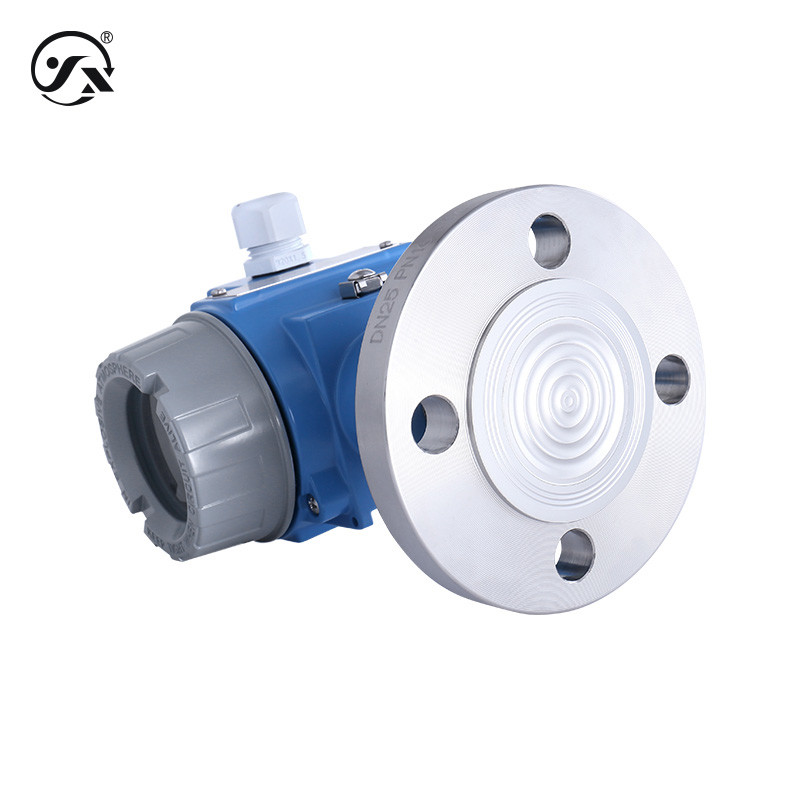

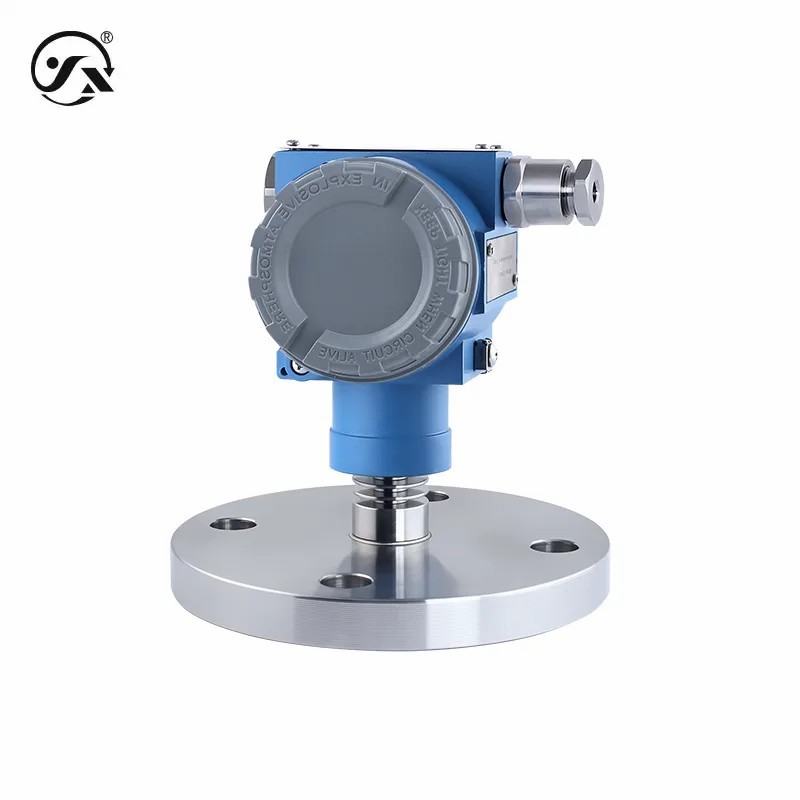

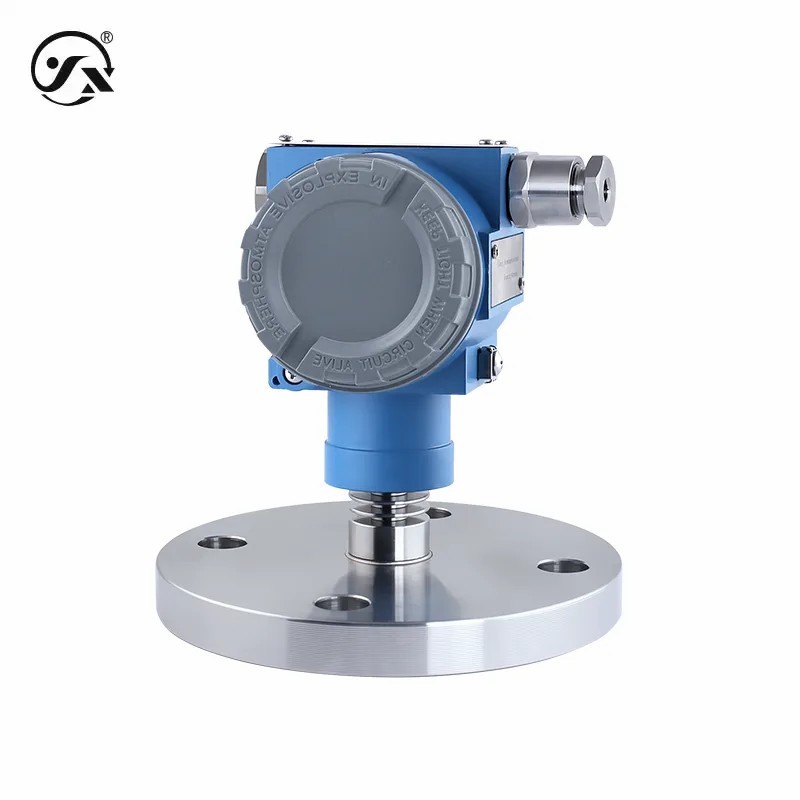

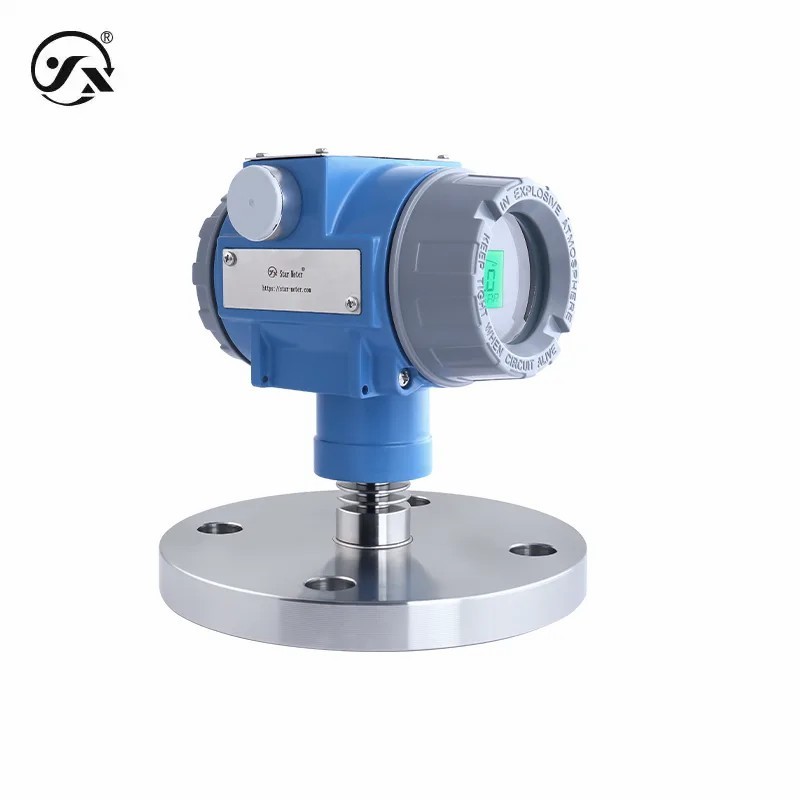

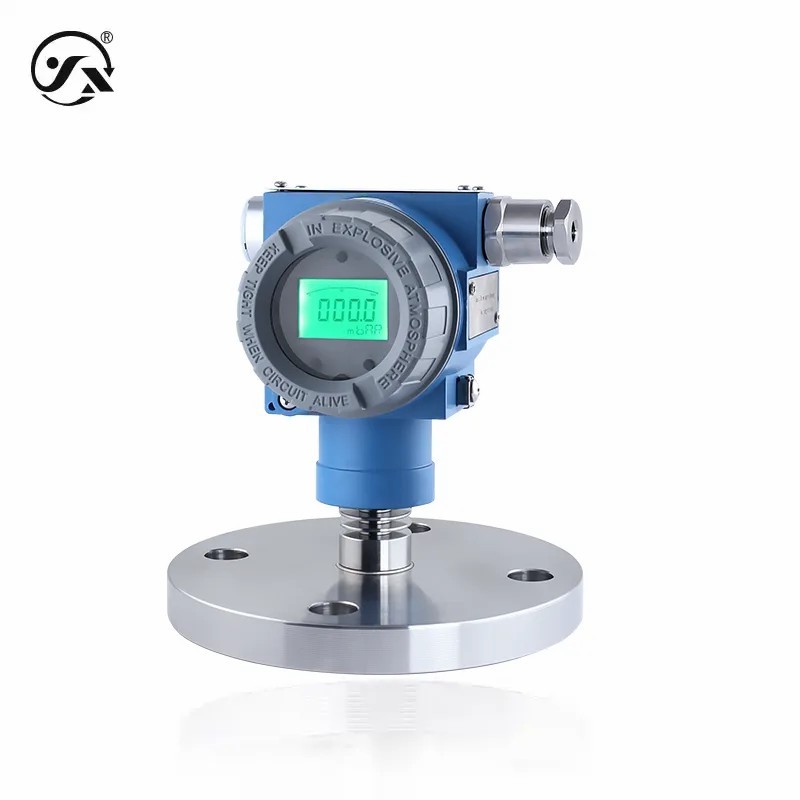

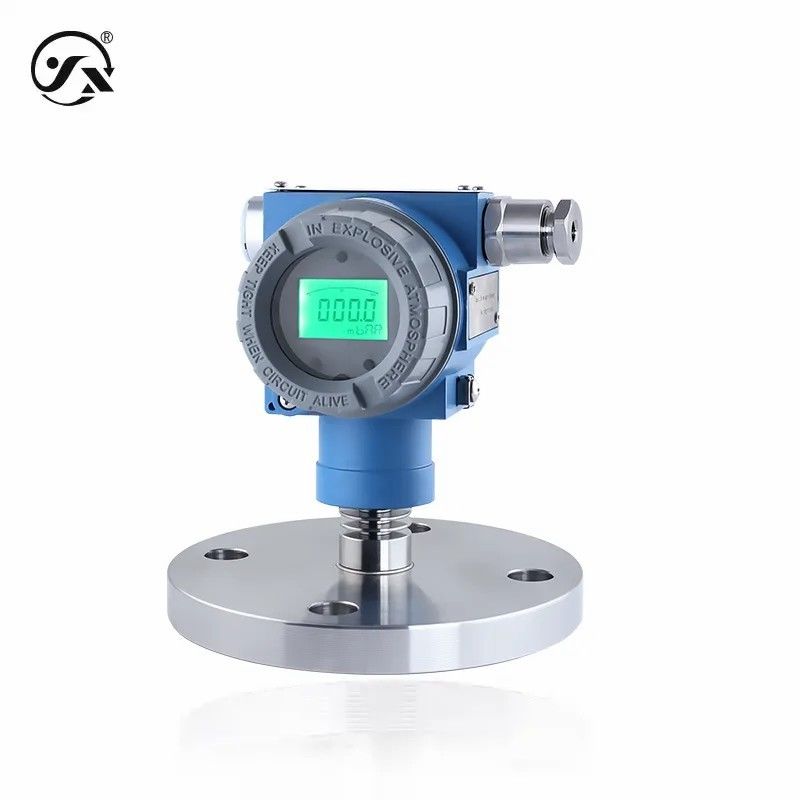

Name: CYYZ73CY Μονόπλευρος μεταβιβαστής πίεσης για καυσαερίων Χημικά πετρέλαιο και αέριο
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CYYZ73CY
Price: 73.00 USD
Availability: InStock

CYYZ73CY Τύπος μονοφλέγγας Δυναμικό μεταφοράς πίεσης Περιοχή -100kPa0 4MPa Ακρίβεια 0,5%FS Αέριο εξάτμισης Χημικά πετρέλαιο και αέριο

Το CYYZ73CY μεταδότης πίεσης με μία επιφάνεια έχει σχεδιαστεί για διαβρωτικά, ιξώδη μέσα.Και υπάρχουν μια ποικιλία από λειτουργίες ασφαλείας από έκρηξη., εγγενώς ασφαλής τύπου, σκόνη εγγενώς ασφαλής τύπου, πυρόστατος τύπου, πυρόστατος τύπου σκόνης, και μπορεί επίσης να επιλέξει HART πρωτόκολλο επικοινωνίας, οικονομικά αποδοτικό.

Βασικές παραμέτρους
Μέσο μέτρησης	υγρό ή αέριο (συμβατό με υλικό επαφής)
Πεδίο πίεσης	-100kPa~0~4MPa (βλέπε πίνακα επιλογής εύρους για λεπτομέρειες)
Τρόπος πίεσης	Πίεση μετρητή, απόλυτη πίεση, αρνητική πίεση
Θέρμανση μέσου	-40 ̊130°C
Προς το παρόν	20 ms
Τάξη ακρίβειας	±0,5% FS Ακρίβεια μέτρησης 0,5%FS (LCD με φως φόντου)
Αντιστάθμιση θερμοκρασίας	-10 ̊70°C
Σταθερή απόδοση	±0,2% FS/έτος
Κλίση θερμοκρασίας	± 0,02% FS/°C
Ex τύπου	Πυροστασία Ex db II.C T6 Gb Πυροστασία τύπου σκόνης Ex tb IIIC T80°C Db Εξαιρετικά ασφαλής Ex ia II.C T6 Ga (4~20mA/4~20mA HART μόνο) Ασφαλής από την πλευρά της σκόνης (Ex iaD 20 T80°C) (4~20mA/4~20mA HART μόνο). ΣΗΜΕΙΩΣΗ: Η εγγενώς ασφαλής τροφοδοσία πρέπει να παρέχεται από φραγμό ασφαλείας ή από εγγενώς ασφαλή τροφοδοσία
Στον βαθμό προστασίας	Διάκριση IP66 Σημείωση: Το ανωτέρω επίπεδο προστασίας αναφέρεται στην ηλεκτρική σύνδεση που επιτυγχάνεται μετά την ολοκλήρωση της ηλεκτρικής σύνδεσης.
Διαρκής απόδοση	10X106 φορές (κύκλοι από το κάτω έως το πάνω εύρος)
Συχνότητα απόκρισης	Ανάλογη έξοδος σήματος ≤ 30Hz έξοδος ψηφιακού σήματος ≤ 5Hz επικοινωνία HART ≤ 10Hz
Συνολικό βάρος	Χωρίς οθόνη≈ 1,25kg με οθόνη≈ 1,4kg
Απόφαση	Αναλογική έξοδος 0,01% FS, ψηφιακή έξοδος 0,05% FS
Δύναμη εξόδου
εξόδου	Δύναται να χρησιμοποιείται για την παραγωγή ηλεκτρικών συλλέκτων.
Ηλεκτρική τροφοδοσία	9~32VDC, 13~32VDC, 15~32VDC, 15~24VDC
Μέγιστη ισχύς
Σημείο εξόδου	Δύναται να χρησιμοποιείται για την παραγωγή ηλεκτρικών συλλέκτων.
Δύναμη	≤ 0,02ΕΣ (W), ≤ 0,015ΕΣ (W), ≤ 0,008ΕΣ (W),
Χαρακτηριστικά φορτίου
Τύπος τάσης	≥10kΩ
Τρέχων τύπου	Χωρίς φορτίο οθόνης ≤{(US-7.5) ÷0.02}Ω με φορτίο οθόνης ≤{(US-12)÷0,02}Ω (US=στροφή τάσης)
Τύπος ρεύματος HART	Το φορτίο ≤ {(Us-12)÷0.02}Ω(Us=Πρόταση τροφοδοσίας)
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος	-40°85°C
Ενυδάτωση περιβάλλοντος	0%~95%RH ((χωρίς συμπύκνωση, χωρίς συμπύκνωση)
Συνολικό υλικό
διάφραγμα	316L από ανοξείδωτο χάλυβα/Ha C/τάνταλλο (σχέση με το υπό δοκιμή μέσο)
φλέγγι	Ατσάλι από χαλύβδινο
περιβλήματα	Άλλες συσκευές και συσκευές για την κατασκευή συσκευών
Παράθυρο προβολής	≈ 6 mm ανθεκτικό σε έκρηξη γυαλί
Μηχανική σταθερότητα
Σημικές επιδόσεις	10g ((20... 2000Hz) σύμφωνα με το πρότυπο IEC60068-2-6.
Αντίσταση στις συγκρούσεις:	500g/ms συμμορφώνεται με το πρότυπο IEC60068-2-27
Ηλεκτρική προστασία
Προστασία από βραχυκύκλωμα	διαρκής
Προστασία κατά της αντιπολικότητας	Καμία ζημιά, αλλά δεν λειτουργεί.
Αντίσταση μόνωσης	≥ 100MΩ500VDC
Δυνατότητα διηλεκτρική:	500VAC
Περιορισμοί παραγωγής
Η έξοδος είναι ελάχιστη.	4mA,0,0.001VDC,30,8mA
Μέγιστη απόδοση	20mA,2000,10VDC,5VDC,22mA

ετικέτα:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Star merter
Αριθμό μοντέλου:	CYYZ73CY

Ποσότητα παραγγελίας min:	1pc
Τιμή:	negotiable
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	30000 τεμάχια/μήνα

Πεδίο:	-100kPa0 4MPa	Αποδόσεις:	4 ∆20mA、4 ∆20mA HART、RS485、0 ∆10VDC、0 ∆5VDC、1 ∆5VDC
Ηλεκτρική τροφοδοσία:	9·32VDC、15·32VDC、13·32VDC、15·24VDC	Ακριβότητα:	0.5%FS
Ονομασία:	Αισθητήρας μεταδότης πίεσης
Επισημαίνω:	Μεταδότης πίεσης με μία φλέβα , CYYZ73C Μεταδότης πίεσης με φτερό , τύπος φλάντζας μεταβιβαστή πίεσης

Εγχειρίδιο
Πληροφορίες για το προϊόν	PDF
Πληροφορίες για το προϊόν	PDF
Επιλογή προϊόντος (ΚΕ)	PDF
Επιλογή προϊόντος ινδικά (EN)	PDF
Οδηγίες εγκατάστασης ινδικά (ΣΟ)	PDF
Οδηγίες εγκατάστασης	PDF
Περιγραφή του πρωτοκόλλου	PDF
Περιγραφή του πρωτοκόλλου ινδικά (EN)	PDF
Βασικές οδηγίες λειτουργίας ινδικά (ΣΟ)	PDF
Βασικές οδηγίες λειτουργίας	PDF
Οδηγίες λειτουργίας του κουμπιού HART ινδικά (CN)	PDF
Οδηγίες χειρισμού του κουμπιού HART	PDF
