| Βασικές παραμέτρους |
|
| Μέσο μέτρησης |
Υγρά, υγρά, αέρια (συμβατά με υλικά επαφής) |
| Πεδίο μέτρησης |
-100kPa~0~6MPa (βλέπε πίνακα επιλογής εύρους για λεπτομέρειες) |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, αρνητική πίεση |
| Αντιστάθμιση θερμοκρασίας |
Πρότυπο (αποζημίωση θερμοκρασίας -10-70°C) 0,25% FS, 0,5% FS
Προαιρετική (αποζημίωση θερμοκρασίας -40-80°C) 0,1% FS, 0,25% FS (Σημείωση)
Σημείωση: Το εύρος διακύμανσης είναι ≤ 10kPa και το εύρος αντιστάθμισης θερμοκρασίας είναι -10~70°C. |
| Τάξη ακρίβειας |
00,1% FS,00,25% FS,00,5% FS |
| Συχνότητα απόκρισης |
5Hz, 30Hz, 100Hz |
| Σταθερή απόδοση |
± 0,1% FS/έτος |
| Κλίση θερμοκρασίας |
±0,01%FS/°C (περίοδος αντιστάθμισης θερμοκρασίας) ±0,05%FS/°C (περίοδος εξωτερικής αντιστάθμισης θερμοκρασίας) |
| Συνολικό βάρος |
Χωρίς οθόνη≈ 190g έχει οθόνη≈ 270g |
| Στον βαθμό προστασίας |
IP65 (χωρίς οθόνη) IP54 (με οθόνη) Σημείωση: Το ανωτέρω επίπεδο προστασίας αναφέρεται στην ηλεκτρική σύνδεση που επιτυγχάνεται μετά την ολοκλήρωση της ηλεκτρικής σύνδεσης |
| Δύναμη εξόδου |
|
| Σημείο εξόδου |
4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5 ~ 2.5VDC |
| Πεδίο τροφοδοσίας |
Διάταξη 3 |
| Πεδίο ισχύος |
|
| Τύπος τάσης |
≤ 0,02ΕΣ (W), ≤ 0,008ΕΣ (W), ≤ 0,001ΕΣ (W) |
| Τρέχων τύπου |
≤ 0,02Us ((W) |
| Ψηφιακό |
≤ 0,02ΜΔΔ, ≤ 0,015ΜΔΔ |
| Χαρακτηριστικά φορτίου |
|
| Τύπος τάσης |
≥10kΩ |
| Τρέχων τύπου |
Χωρίς φορτίο οθόνης ≤{(US-7.5) ÷0.02}Ω
με φορτίο οθόνης ≤{(US-12)÷0,02}Ω (US=στροφή τάσης) |
| Περιβαλλοντικές συνθήκες |
|
| Θέρμανση μέσου |
-40°85°C |
| Θερμοκρασία περιβάλλοντος |
-40°85°C |
| Ενυδάτωση περιβάλλοντος |
0%~95%RH ((χωρίς συμπύκνωση, χωρίς συμπύκνωση) |
| Δυνατότητα υπερφόρτωσης |
|
| Πίεση υπερφόρτωσης |
300% FS, 200% FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa,1.2MPa,2MPa,3MPa,5MPa |
| Πίεση εκρήξεως |
600% FS, 500% FS, 400% FS, 20kPa, 200kPa, 600kPa, 900kPa,1.25MPa,2MPa,3MPa,5MPa,9MPa,12.5MPa |
| Συνολικό υλικό |
|
| διάφραγμα |
316L από ανοξείδωτο χάλυβα (σχέση με το μέσο που πρέπει να μετρηθεί) |
| Σύνδεση διαδικασίας |
304 από ανοξείδωτο χάλυβα (σχέση με το μετρούμενο μέσο) |
| περιβλήματα |
Ατσάλι από χαλύβδινο |
| Σφραγίδες |
Φθοροελαστομερές από νιτρικό καουτσούκ (επαφή) (δείτε χάρτη πίεσης και εκρήξεως (επαφή με το μετρούμενο μέσο) |
| Εμφάνιση του κέλυφου |

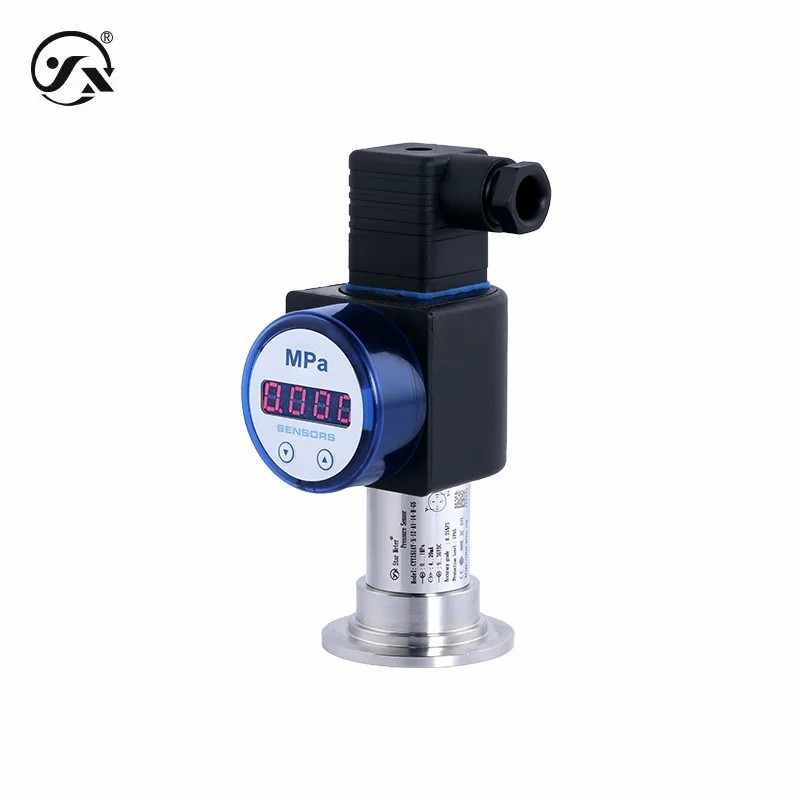

ABS Μηχανολογικά πλαστικά (LED οθόνη) |

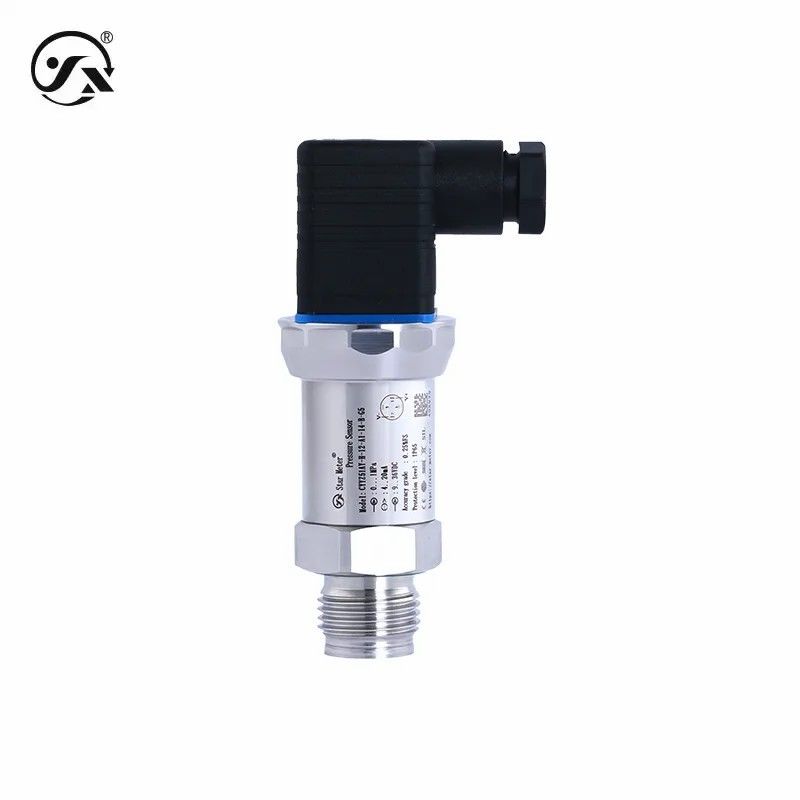

| Συνδέσεις Hirschmann |
ΑΒΣ μηχανικών πλαστικών |
| Μηχανική σταθερότητα |
|
| Σημικές επιδόσεις |
10g ((20... 2000Hz) συμμορφώνεται με το πρότυπο IEC60068-2-6 |
| Αντίσταση στις συγκρούσεις: |
500g/ms συμμορφώνεται με το πρότυπο IEC60068-2-27 |
| Ηλεκτρική προστασία |
|
| Προστασία από βραχυκύκλωμα |
διαρκής |
| Προστασία κατά της αντιπολικότητας |
Καμία ζημιά, αλλά δεν λειτουργεί. |
| Αντίσταση μόνωσης |
≥ 100MΩ500VDC |
| Δυνατότητα διηλεκτρική: |
500VAC |
| Περιορισμοί παραγωγής |
|
| Η έξοδος είναι ελάχιστη. |
4mA,0,0.001VDC,0.05VDC |
| Μέγιστη απόδοση |
20mA,2000,10VDC,5VDC |
